Устройства заземления ВЛИ - 0,38 кВ типа УЗ ВЛИ ТУ ВУ 400195584.025-2006

Устройства заземления предназначены для стационарного выполнение заземления ВЛИ-0,38 кВ в начале и в конце каждой магистрали ВЛИ, длинных линейных ответвлений, в местах установки секционирующих пунктов, а также в местах пересечения с ВЛ выше 1000 В.

Устройства заземления ВЛИ-0,38 кВ (УЗ ВЛИ) устанавливаются на железобетонных стойках трапециидального сечения СВ 95 и СВ 110.

Вывод проводов осуществляется снизу УЗ ВЛИ.

Дверь УЗ ВЛИ имеет уплотнение из резинового профиля и запорно-натяжное устройство.

УЗ ВЛИ имеет защитный козырёк, предохраняющий от затекания воды во внутрь.

Конструкцией УЗ ВЛИ предусмотрена возможность замены коммутационных аппаратов без его демонтажа.

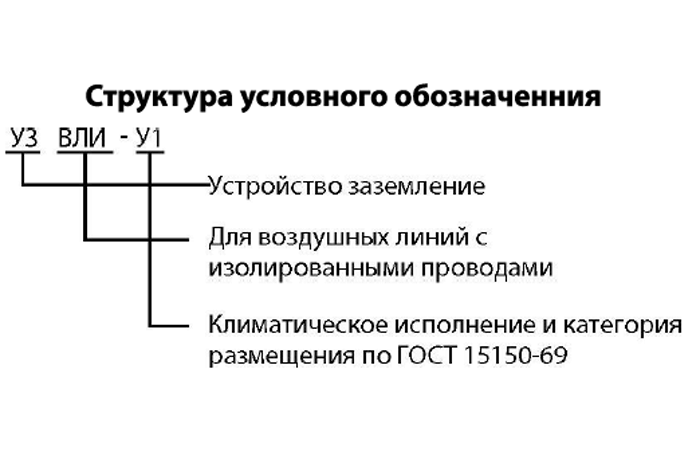

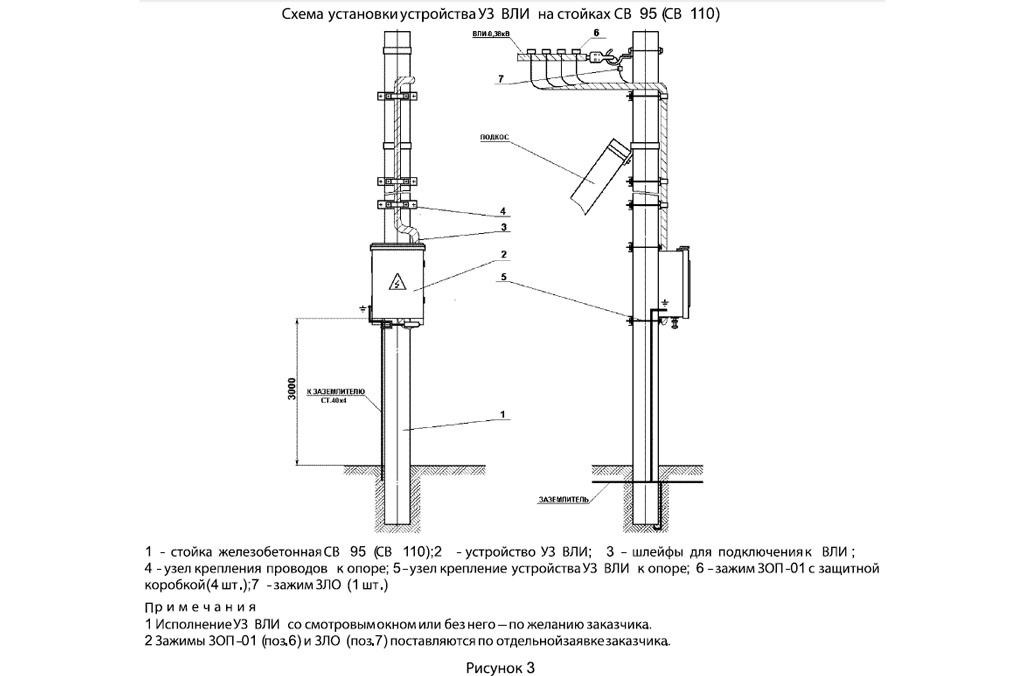

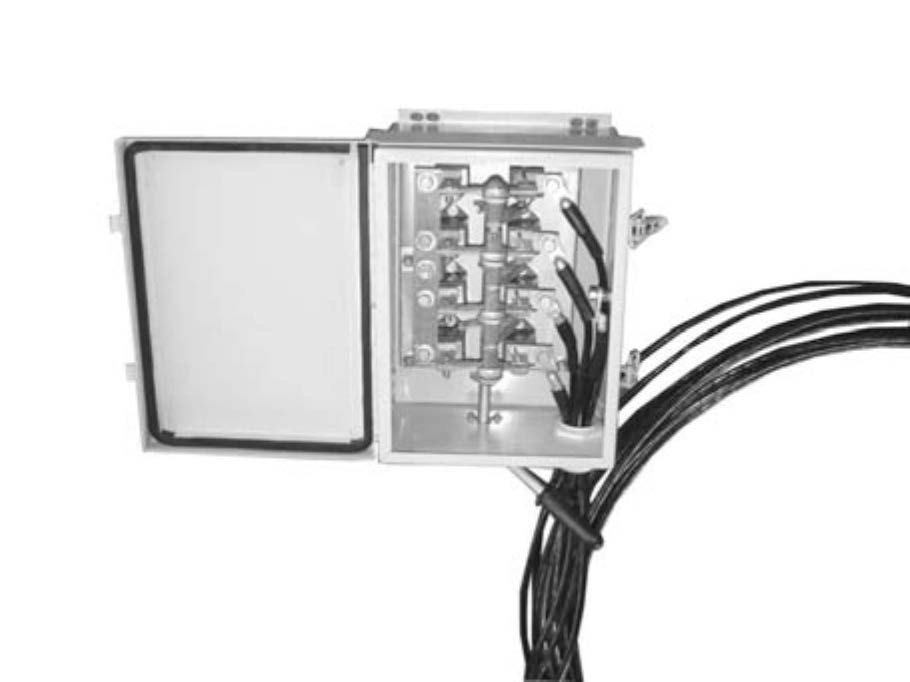

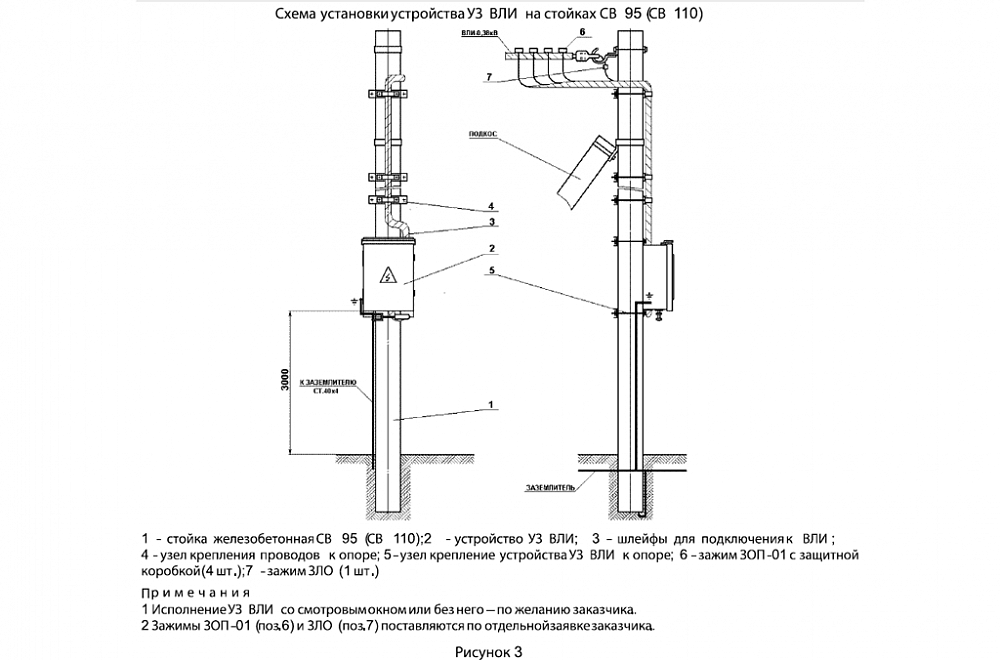

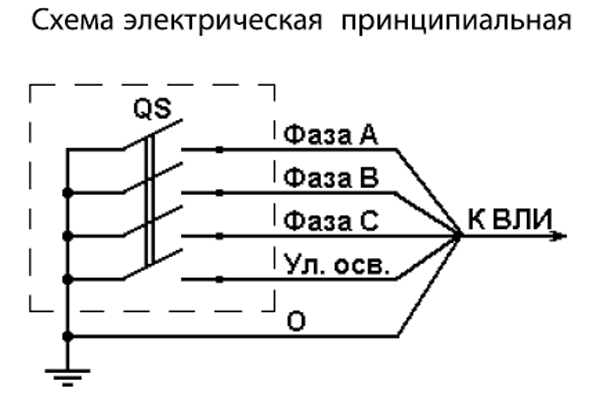

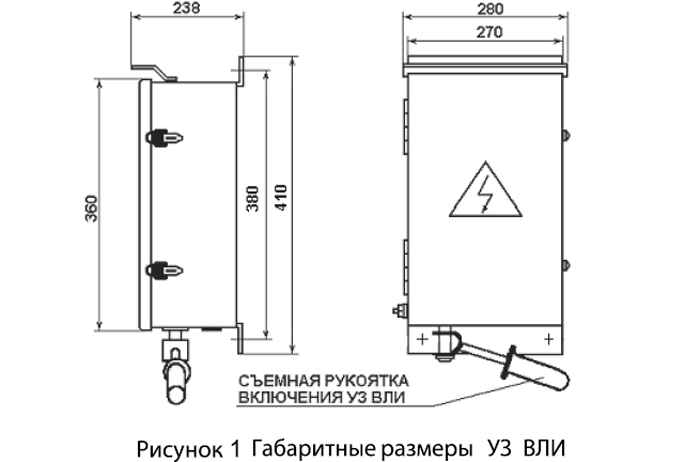

Габаритные и установочные размеры УЗ ВЛИ приведены на рисунке 1, схема электрическая принципиальная - на рисунке 2, схема установки УЗ ВЛИ на стойках СВ 95 (СВ 110) - на рисунке 3.

Условия эксплуатации:

• наибольшая высота над уровнем моря - не более 1000м;
• рабочий диапазон температуры окружающей среды: от минус 45 до плюс 40 ^оС;
• тип атмосферы - II по ГОСТ 15150-69;
• УЗ ВЛИ не предназначены для установки и эксплуатации в сейсмоопасных, взрывоопасных и пожароопасных зонах;
• рабочее положение - вертикальное.

Степень защиты - IP43 по ГОСТ 14254-96.

Вид климатического исполнения - У1 по ГОСТ 15150-69.

Средний срок службы УЗ ВЛИ - 20 лет.

Гарантийный срок эксплуатации - 3 года со дня ввода УЗ ВЛИ в эксплуатацию, при соблюдении условий транспортирования, хранения и эксплуатации.

В комплект входят:

• устройство заземления - 1 шт., в том числе: ручной привод - 1 шт.; шлейфы проводов подключения к ВЛИ - 1 компл.; хомут крепления шлейфов проводов подключения к опоре - 3 компл.; узел крепления щитка к опоре - 2 компл.;
• паспорт;
• схема электрическая.

Основные параметры УЗ ВЛИ
