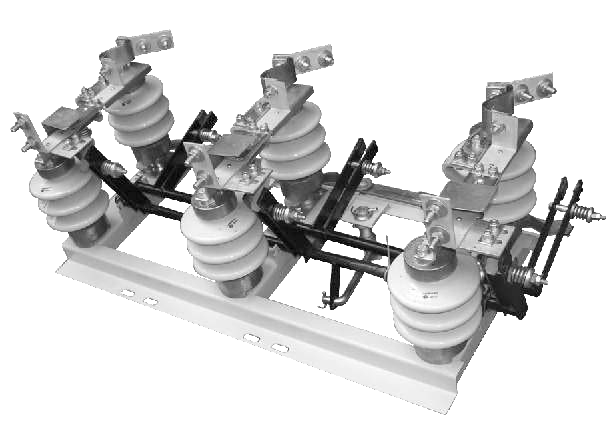

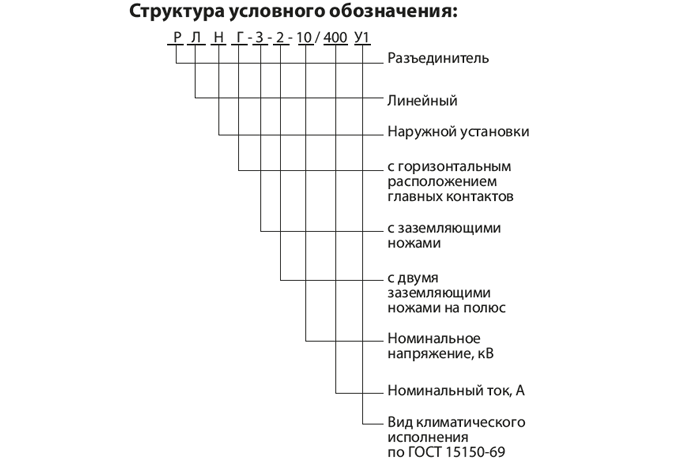

Разъединители переменного тока на напряжение 10 кВ наружной установки РЛНГ-З-2 предназначены для включения и отключения обесточенных участков цепи высокого напряжения, а также заземления (при необходимости) отключенных участков при помощи заземляющих ножей.
Разделители устанавливаются на железобетонных опорах.
Разъединитель представляет собой конструкцию с движением главных подвижных контактов поворотного типа в горизонтальной плоскости.
Управление главными контактами и заземляющими ножами разъединителя осуществляется при помощи поворота соответствующих рукояток привода.
Передача момента вращения от привода к разъединителю производится через соединительные трубы.
Главные контакты разъединителя и заземляющие ножи механически сблокированы и исключают возможность их одновременного включения.

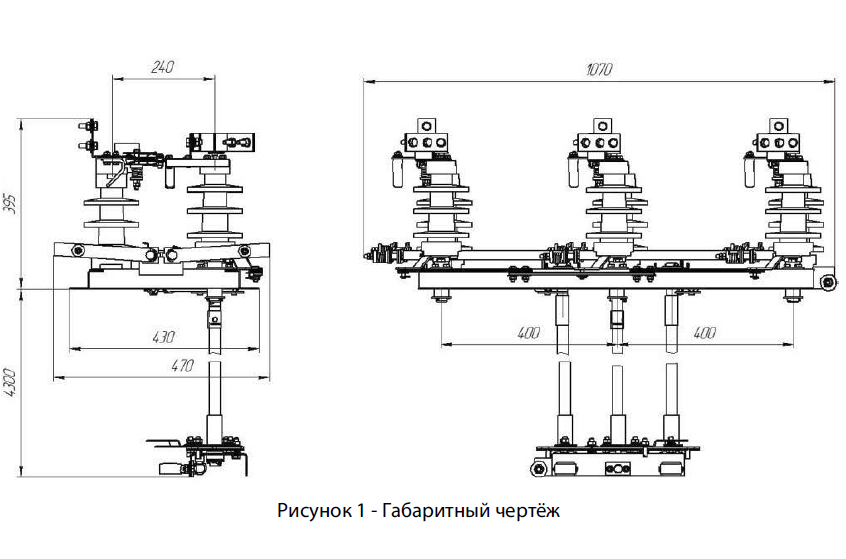

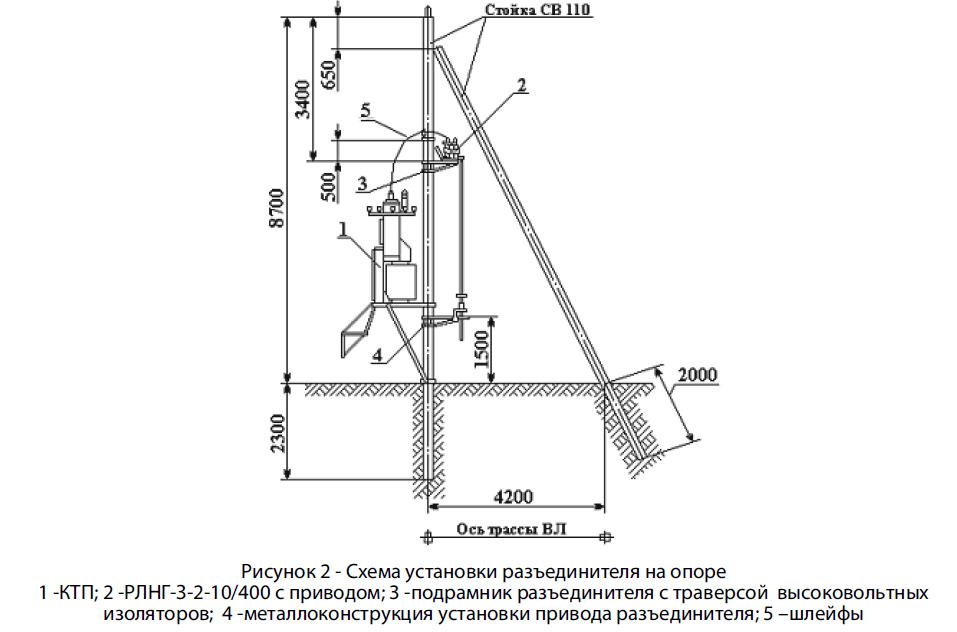

Габаритные размеры разъединителя приведены на рисунке 1, схема установки разъединителя на стойке СВ 110 - на рисунке 2.
Вид климатического исполнения - У1 по ГОСТ 15150-69.
Степень защиты - IP00 по ГОСТ 14254-96.
Условия эксплуатации:
- наибольшая высота над уровнем моря - не более 1000 м;
- рабочий диапазон температуры окружающей среды: от минус 45 до плюс 40 оС;
- тип атмосферы - II по ГОСТ 15150-69;
- разъединители не предназначены для установки и эксплуатации в сейсмоопасных, взрывоопасных и пожароопасных зонах;
- рабочее положение - установка на горизонтальной плоскости.
Средний срок службы разъединителей - 25 лет.
Гарантийный срок эксплуатации - 5 лет со дня ввода разъединителей в эксплуатацию, при соблюдении условий транспортирования, хранения и эксплуатации.
В комплект входят:
- разъединитель - 1 шт., в том числе: ручной привод с комплектом соединительных патрубков - 1 шт.;
- подрамник разъединителя с траверсой высоковольтных изоляторов - 1 шт.;
- металлоконструкция для крепления привода к опоре - 1 шт.;
- паспорт - 1 экз.;
- руководство по эксплуатации - 1 экз. на 25 разъединителей, но не менее 1 экз. на партию разъединителей, отправляемых в один адрес.
Основные параметры разъединителей представлены в таблице:
| Наименование параметра | Значение параметра |
| Номинальное напряжение, кВ | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальный ток, А | 400 |
| Номинальная частота, Гц | 50 |
| Ток термической стойкости в течение 1 с, кА | 12,5 |
| Номинальный ток электродинамической стойкости, кА | 32 |
| Механическая износостойкость, циклов ВО | 2000 |
|
Токи отключения, А: - намагничивающего тока силовых трансформаторов - зарядных токов воздушных линий - тока замыкания на землю |
2,5 3,5 6 |
| Количество ножей заземления на полюс | 2 |
| Масса, кг, не более | 55 |
