Подстанции комплектные трансформаторные проходные мощностью от 25 до 630 и от 2х25 до 2х63 кВ∙А

Подстанции комплектные трансформаторные проходные (КТПП) предназначены для приёма, преобразования электрической энергии трёхфазного переменного тока промышленной частоты напряжением 6 и 10 кВ на напряжение 0,4 кВ и распределения её потребителям.

КТПП выполнены проходными и позволяют передавать электроэнергию высокого напряжения 6; 10 кВ другим потребителям транзитом по отходящей линии.

В случае аварии на основном вводе, отходящая линия может служить резервным вводом.

КТПП предназначены для наружной установки. Ввод и отходящие линии выполняются воздушными или кабельными.

Корпус КТПП одно- и двухтрансформаторных состоит из двухэтажных секций. Верхние и нижние этажи секций (трансформаторные блоки) выполняются в полностью собранном виде, подготовленными для сборки в секции на месте монтажа. Конструкция этажей секций обеспечивает их полную сочленяемость с последующим соединением между собой болтами.

Каждая двухэтажная секция КТПП состоит из четырёх отсеков:

• высоковольтного распределительного устройства 6; 10 кВ;
• низковольтного распределительного устройства 0,4 кВ;
• камеры силового трансформатора;
• отсека выключателей нагрузки.

КТПП киоскового типа - одноэтажная, однотрансформаторная и состоит из трёх отсеков:

• высоковольтного распределительного устройства 6; 10 кВ:
• низковольтного распределительного устройства 0,4 кВ;
• камеры силового трансформатора.

Примечание - КТПП киоскового типа изготавливаются только однотрансформаторные.

В целях обеспечения безопасной работы обслуживающего персонала и исключения ошибочных переключений, на подстанции установлены защитные и блокировочные устройства.

Высоковольтные и трансформаторные отсеки КТПП имеют защитные и сетчатые ограждения для осмотра высоковольтного оборудования подстанции без снятия напряжения.

Для двухтрансформаторных КТПП предусмотрено ограждение низковольтного щита со стороны трансформаторного отсека, защищающее персонал от случайных прикосновений к токоведущим частям.

Высоковольтный разъединитель и вводной рубильник низковольтного щита взаимно блокированы так, чтобы исключалась возможность включения и отключения разъединителя под нагрузкой.

В КТПП предусмотрены механические блокировки, исключающие возможность доступа к высоковольтным предохранителям через защитные ограждения и к силовым трансформатором через сетчатые ограждения при включенных высоковольтных разъединителях и отключенных заземляющих ножах, и разрешающие включение разъединителей только при закрытых ограждениях.

Для защиты оборудования от атмосферных перенапряжений со стороны НН устанавливаются вентильные разрядники типа РВН-0‚5‚ а со стороны ВН-типа РВО-10.

Для защиты трансформаторов от токов короткого замыкания на стороне ВН устанавливаются высоковольтные предохранители типа ПК, а для защиты отходящих линий на стороне НН устанавливаются предохранители типа ПН.

Конструкция КТПП предусматривает:

• учёт расхода активной электроэнергии:
• возможность пофазного измерения нагрузок трансформатора на стороне НН;
• возможность пофазного контроля напряжения на секции шин на стороне НН;
• возможность автоматического управления уличным освещением;
• освещение отсеков трансформаторов и панелей, на которых смонтированы измерительные приборы и расположены рукоятки управления аппаратами;
• питание напряжением не выше 36 В и наличие розетки 36 В для включения лампы переносного освещения;
• наличие розетки 220 В.

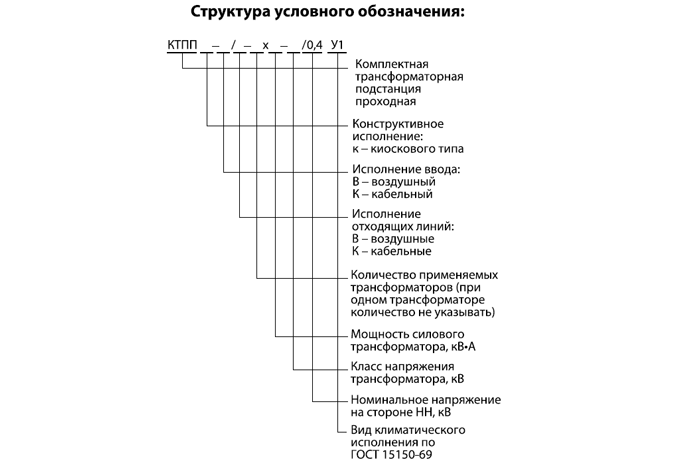

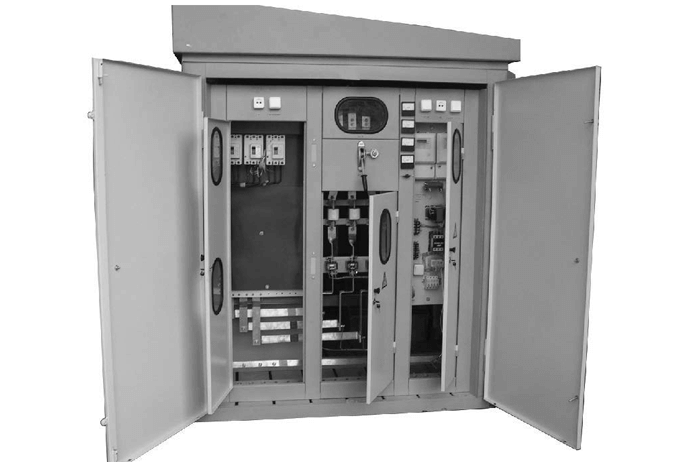

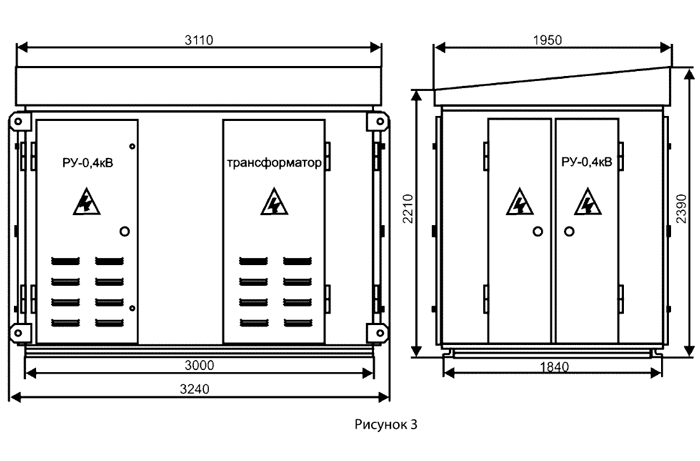

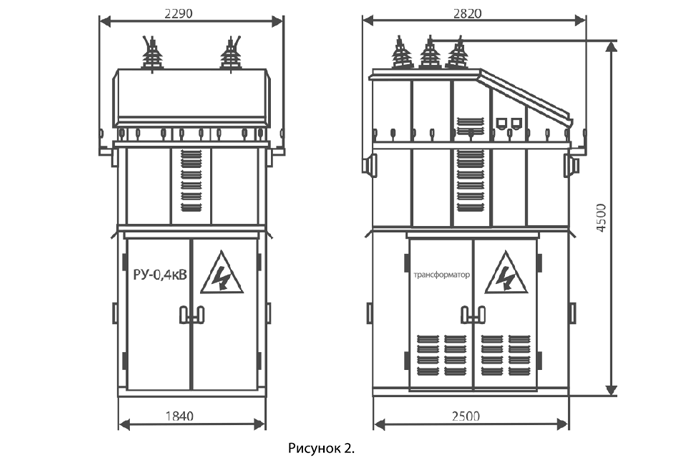

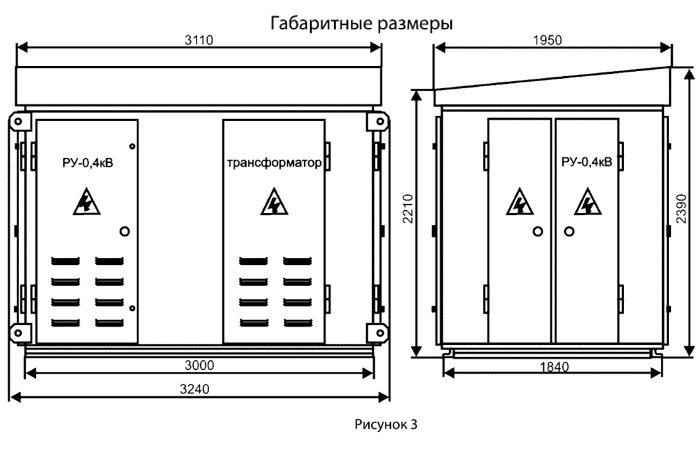

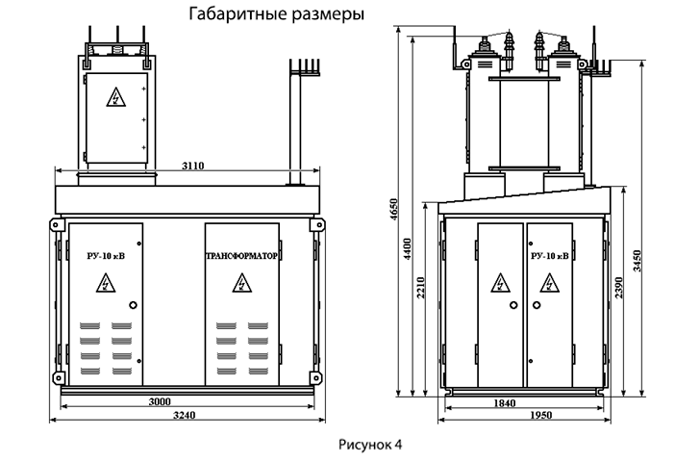

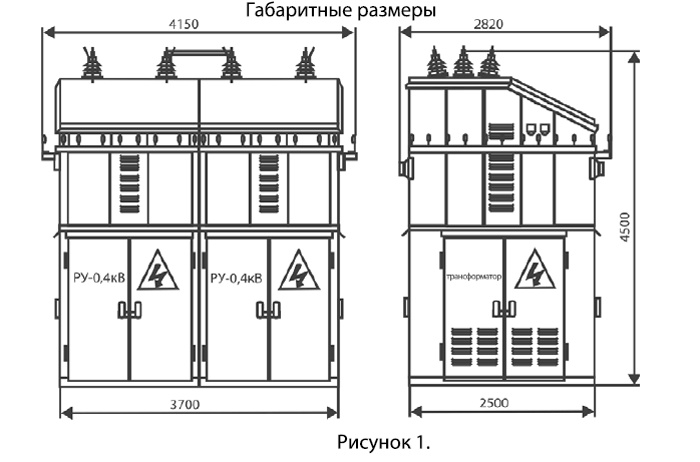

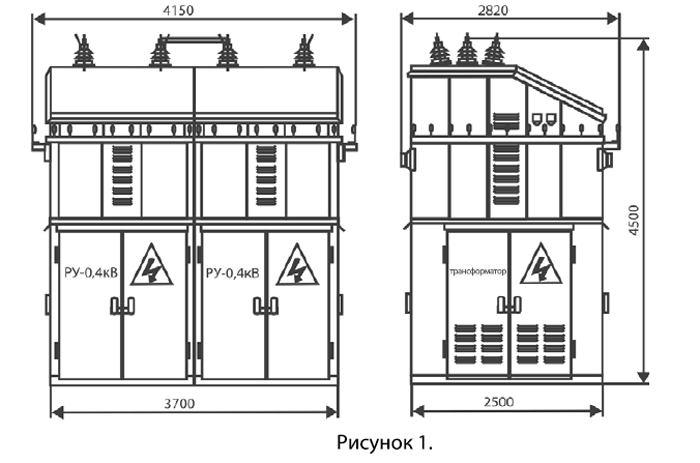

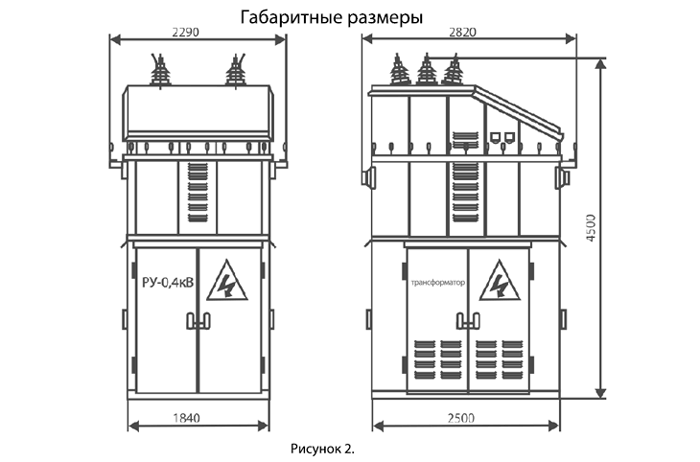

Габаритные чертежи КТПП: двухтрансформаторной приведен на рисунке 1, однотрансформаторной – на рисунке 2, КТПП киосковото типа с кабельным вводом, кабельными отходящими – на рисунке 3, КТПП киосковото типа с воздушным вводом, воздушными отходящими – на рисунке 4.

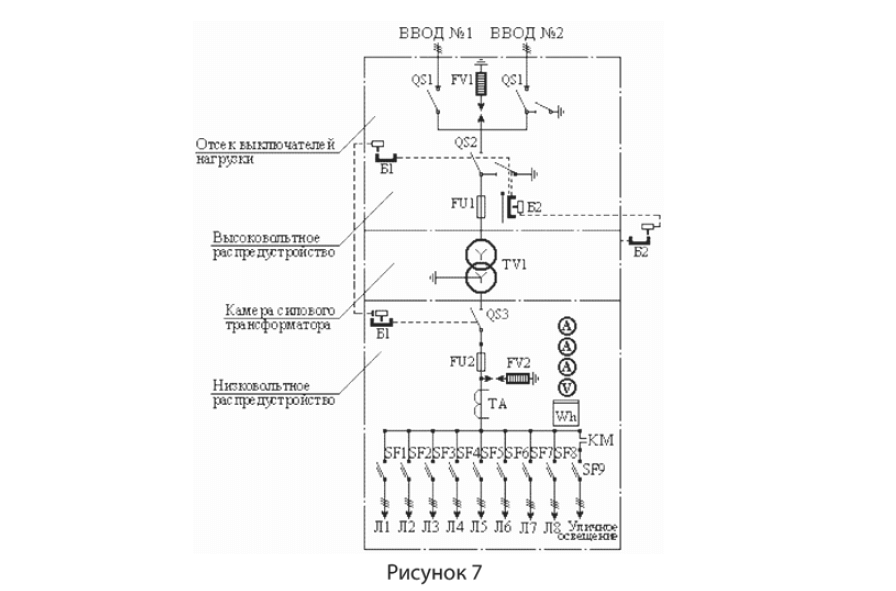

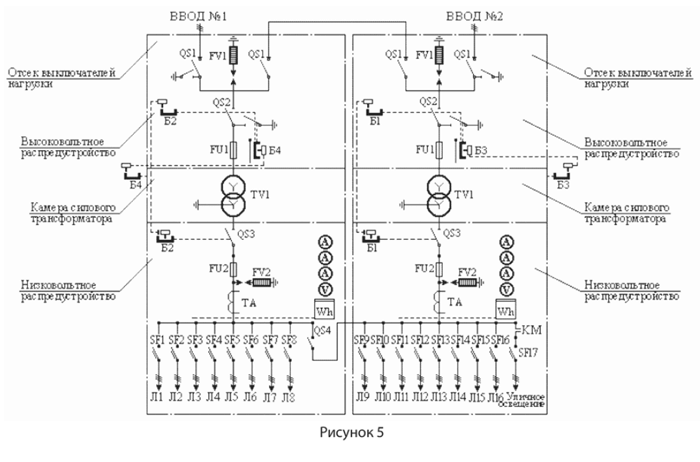

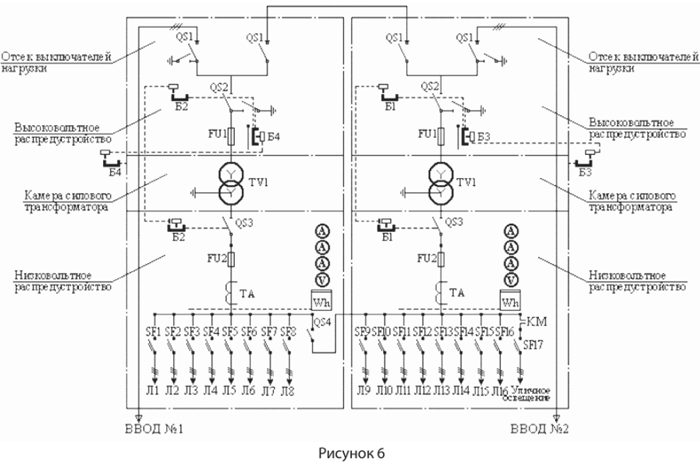

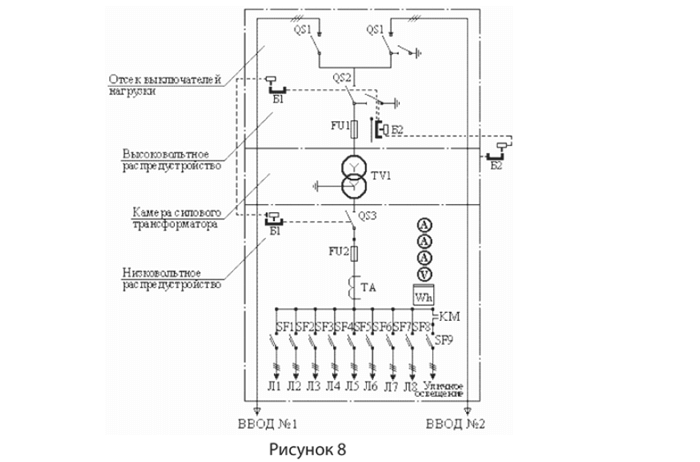

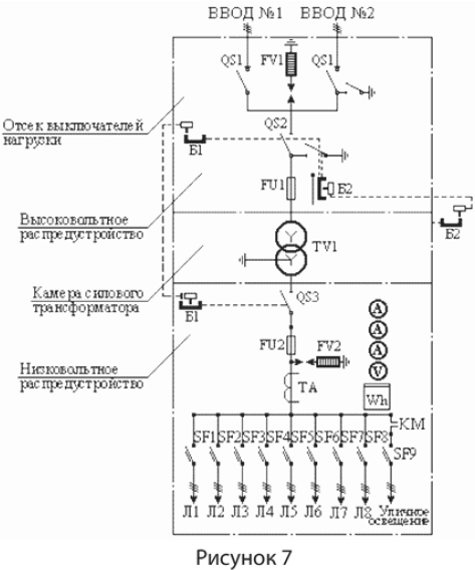

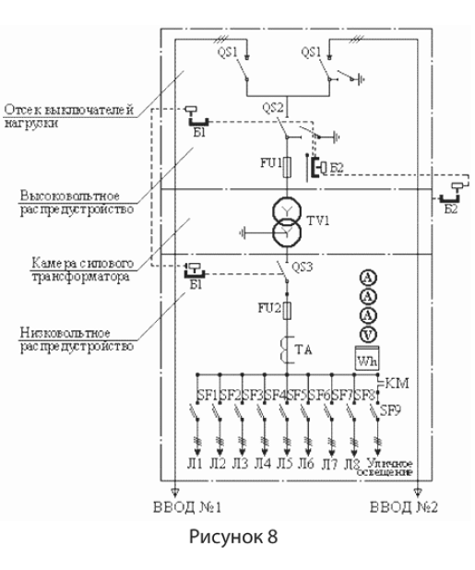

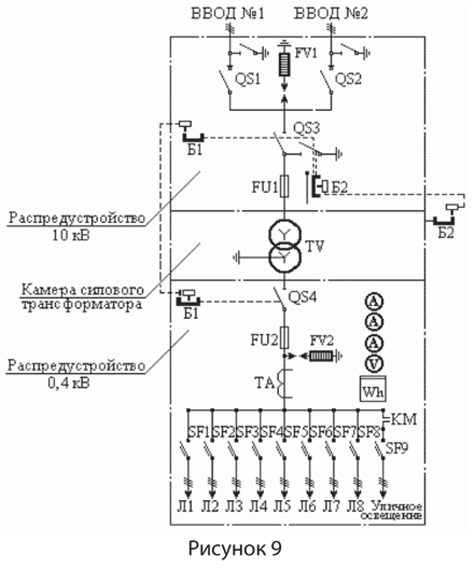

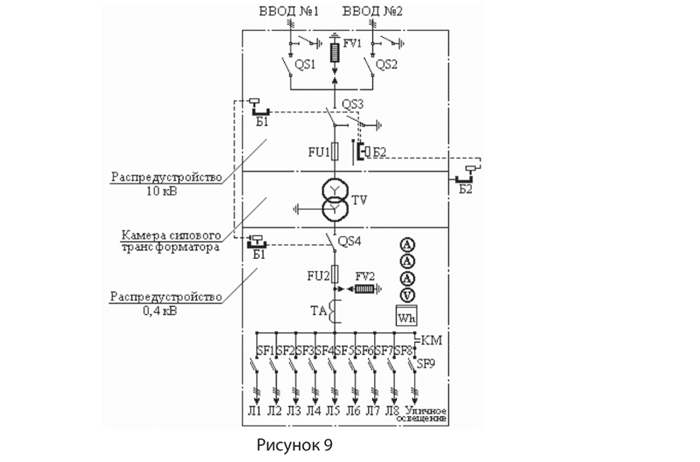

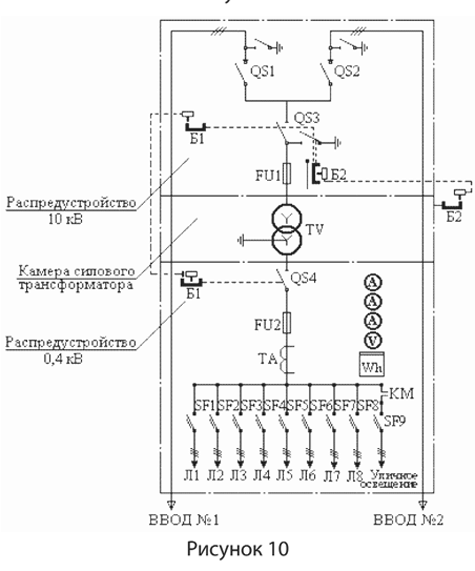

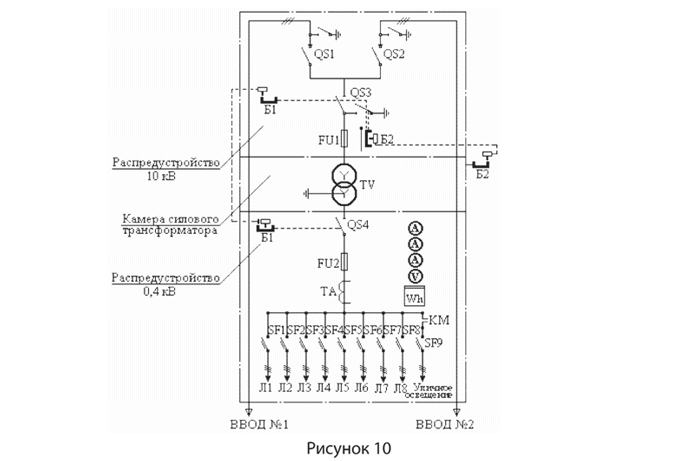

Схемы однолинейные принципиальные силовых цепей и схемы защитных и блокировочных устройств КТПП двухтрансформаторной приведены на рисунках 5, 6, КТПП однотрансформаторной – на рисунках 7, 8, КТПП киосковото типа – на рисунках 9, 10.

• Установка автоматических выключателей вместо предохранителей на вводе НН;
• Установка рубильников вместо автоматических выключателей на отходящих линиях, при этом количество отходящих линий может быть не более 4.

Примечание – предприятие поставляет подстанции без силовых трансформаторов.

Степень защиты – IР2З по ГОСТ 14254-96.

Вид климатического исполнения – У1 по ГОСТ 15150-69.

Условия эксплуатации:

• наибольшая высота над уровнем моря – не более 1000 м;
• рабочий диапазон температуры окружающей среды: от -45 до +40 °С;
• тип атмосферы – || по ГОСТ 15150-69;
• окружающая среда – не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры КТПП в недопустимых пределах;
• КТПП не предназначены для установки и
• эксплуатации в сейсмоопасных, взрывоопасных и пожароопасных зонах.

Средний срок службы КТПП – 25 лет.

Гарантийный срок эксплуатации – три года со дня ввода КТПП в эксплуатацию.

В комплект поставки входят:

• КТПП (в сборкесУВН и РУНН) – 1 шт.;
• силовой трансформатор наружной установки (по отдельному заказу);
• шинопроводы для двухэтажных, двухтрансформаторных КТПП;
• площадка для крепления силовых трансформаторов;
• комплект ключей от замков;
• паспорт;
• руководство по эксплуатации;
• схема электрическая принципиальная однолинейная;
• схема электрическая вспомогательных цепей;
• схема защитных и блокировочных устройств;
• эксплуатационные документы на комплектующую аппаратуру.

Основные параметры КТПП приведены в таблице:
