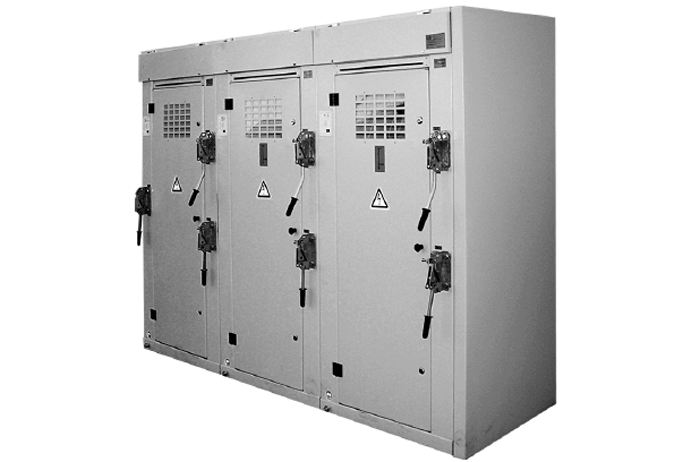

Камеры КСО предназначены для комплектования распределительных устройств и служат для приёма и распределения электрической энергии переменного тока частотой 50 Гц при номинальном напряжении 10 кВ.
Камеры предназначены для кабельных и шинных вводов. Возможна однорядная и двухрядная установка камер. При двухрядной установке камеры КСО комплектуются шинными мостами как с разъединителями‚ так и без них.
В камерах предусмотрена возможность установки инвентарной изоляционной перегородки для ограждения частей, остающихся под напряжением при работе персонала на кабеле.
В камерах КСО могут дополнительно устанавливаться:
- выключатели нагрузки, укомплектованные:
а) электронным расцепителем для дистанционного или автоматического отключения аппарата;
б) вспомогательными контактами (2з+2р) для сигнализации или блокировки;
в) моторно пружинным приводом для дистанционного управления (по заказу);
г) предохранителями с индикатором срабатывания: - разъединители, укомплектованные вспомогательными контактами (2з+2р) для сигнализации;
- индикатор высокого напряжения (ИВН);
- индикатор аварийного направления (УПН, ИКЗ).

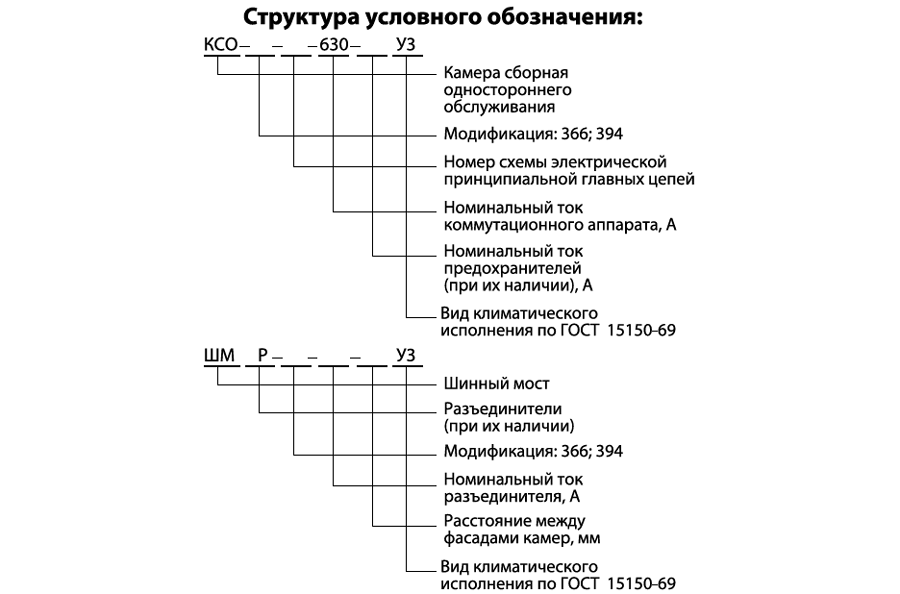

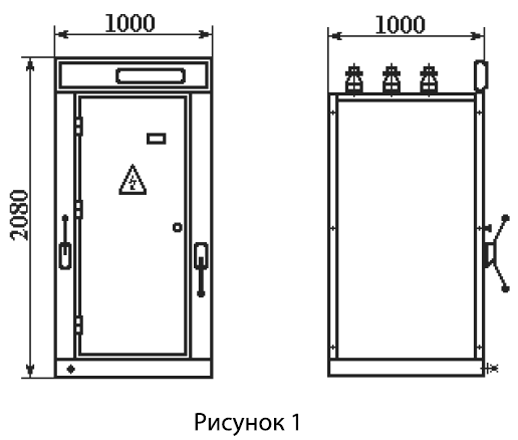

Габаритные размеры камер КСО и шинных мостов приведены на рисунках 1-8.
Степень защиты со стороны фасада - IР20, с остальных сторон - IР00 по ГОСТ 14254-96.
Вид климатического исполнения - УЗ по ГОСТ 15150-69.
Условия эксплуатации:
- наибольшая высота над уровнем моря - не более 1000 м;
- рабочий диапазон температуры окружающей среды: от – 45 до +40°С;
- тип атмосферы - ӀӀ по ГОСТ 15150-69;
- окружающая среда - не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры камер КСО и шинных мостов в недопустимых пределах;
- камеры КСО и шинные мосты не предназначены для установки и эксплуатации в сейсмоопасных, взрывоопасных и пожароопасных зонах.
Средний срок службы камер и шинных мостов - 25 лет.
Гарантийный срок эксплуатации - два года со дня ввода в эксплуатацию, но не более 30 месяцев со дня отгрузки, при соблюдении условий транспортирования‚ хранения и эксплуатации.
В комплект поставки входят:
- камера;
- ключ;
- инвентарная перегородка - 1 шт. на распределительное устройство;
- паспорт;
- схема электрическая;
- эксплуатационные документы на комплектующую аппаратуру.
Основные параметры камер представлены в таблице:
| Наименование параметра | Значение параметра |
| 1 Номинальное напряжение, кВ | 10 |
| 2 Наибольшее рабочее напряжение, к В | 12 |
| 3 Номинальный ток главных цепей, А | 630 |
| 4 Номинальный ток сборных шин, А | 630 |
| 5 Номинальный ток предохранителей (при их наличии), А | 5-100 |
| 6 Номинальный ток отключения выключателя нагрузки при cosφ≥0,7, А | 630 |
| 7 Номинальный ток электродинамической стойкости главных цепей, кА | 41 |
| 8 Ток термической стойкости главных цепей в течение 1 с, кА | 16 |
| 9 Изоляция | Нормальная по ГОСТ 1516.1-76 |
| 10 Вид ввода | Кабельный, шинный |
| 11 Условия обслуживания | Одностороннее |
Основные исполнения камер КСО и шинных мостов приведены в таблице:
| Тип камеры, шинного моста | Тип, номинальный то коммутационного аппарата, А | Схема электрическая принципиальная главных цепей | Общий вид и габаритные размеры | Масса, кг, не более |
| КСО-366-1-630 | РВЗ 10/630 I, 630 |
|
Рис. 1 | 190 |
| КСО-394-1-630 | Рис. 5 | 150 | ||
| КСО-366-1 II-630 | РВЗ 10/630 III, 630 |
|
Рис. 1 | 200 |
| КСО-394-1 II-630 | Рис. 5 | 155 | ||
| КСО-366-2-630-(5-100) | РВЗ 10/630, 630 |
|
Рис. 1 | 220 |
| КСО-394-2-630-(5-100) | Рис. 5 | 160 | ||
| КСО-366-2p-630-(5-100) | РВЗ 10/630, 630 |
|
Рис. 1 | 225 |
| КСО-394p-2-630-(5-100) | Рис. 5 | 170 | ||
| КСО-366-2TH-630-(5-100) | ВНПР 10/630, ВН-12-6/630-КС, ВН NAL 12/630, 630 |
|
Рис. 1 | 280 |
| КСО-394-2TH-630-(5-100) | Рис. 5 | 230 | ||
| КСО-366-3-630 | ВНПР 10/630-16 ЗI, ВН-12-6/630-КС, ВН NAL 12/630, 630 |
|
Рис. 1 | 220 |
| КСО-394-3-630 | Рис. 5 | 150 | ||
| КСО-366-3ТТ-630 | ВНПР 10/630, ВН-12-6/630-КС, ВН NAL 12/630, 630 |
|
Рис. 1 | 280 |
| КСО-394-3ТТ-630 | Рис. 5 | 230 | ||
| КСО-366-4-630-(5-100) | ВНПР 10/630-16 ЗП, ВН-12-6/630-КС, ВН NAL 12/630, 630 |
|
Рис. 1 | 240 |
| КСО-394-4-630-(5-100) | Рис. 5 | 170 | ||
| КСО-366-4р-630-(5-100) | ВНПР 10/630-16 ЗП, ВН-12-6/630-КС, ВН NAL 12/630, 630 |
|
Рис. 1 | 260 |
| КСО-394-4р-630-(5-100) | Рис. 5 | 180 | ||
| КСО-366-4П-630-(5-100) | ВНПР 10/630, ВН-12-6/630-КС, ВН NAL 12/630, 630 |
|
Рис. 1 | 260 |
| КСО-394-4-630-(5-100) | Рис. 5 | 180 | ||
| КСО-366-4ТТ-630-(5-100) | ВНПР 10/630, ВН-12-6/630-КС, ВН NAL 12/630, 630 |
|
Рис. 1 | 320 |
| КСО-394-4ТТ-630-(5-100) | Рис. 5 | 240 | ||
| КСО-366-12-630 | РВЗ 10/630 I, 630 |
|
Рис. 1 | 220 |
| КСО-366-13-630 | РВ 10/630, 630 |
|
Рис. 5 | 260 |
| КСО-394-13Л-630 | РВЗ 10/630 II, 630 |
|

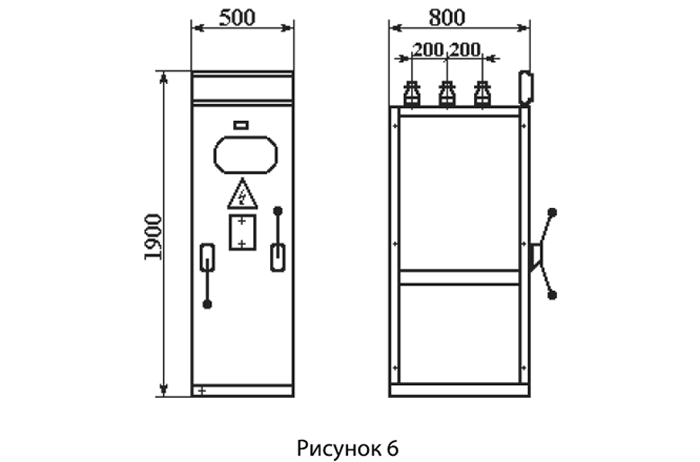

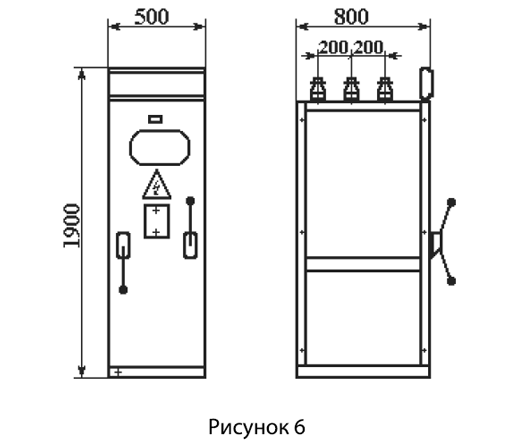

Рис. 6 | 90 |
| КСО-394-13G-630 | РВЗ 10/630 II, 630 |
|
Рис. 6 | 90 |

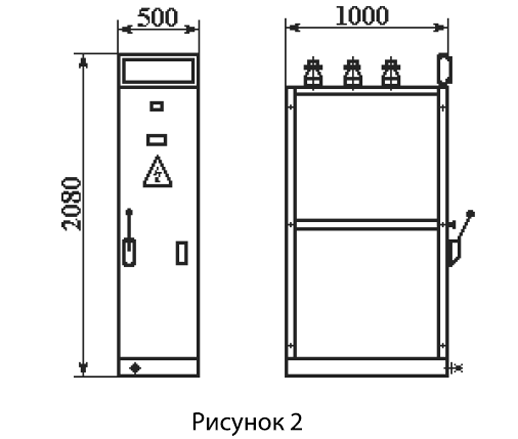

| КСО-366-14-630 | РВ 10/630, 630 |
|

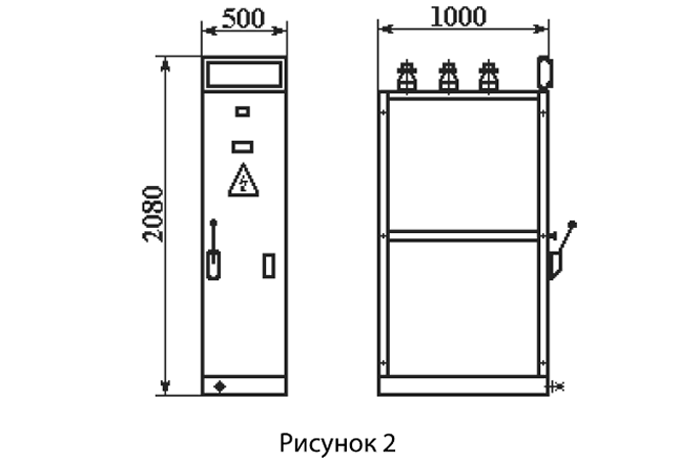

Рис. 2 | 135 |
| КСО-394-14-630 | Рис. 6 | 95 | ||
| КСО-366-15-630 | РВ 10/630, 630 |
|
Рис. 2 | 135 |
| КСО-394-15-630 | Рис. 6 | 95 | ||

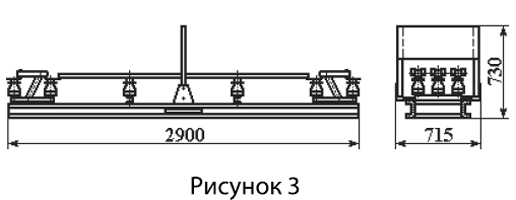

| ШМП-366-630 | РВ 10/630, 630 |
|

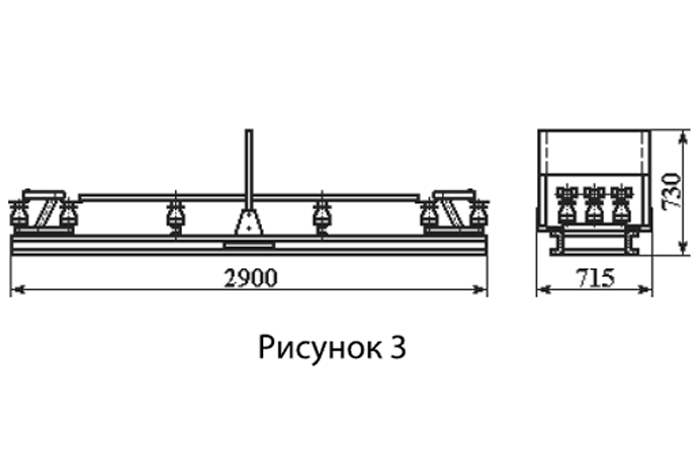

Рис. 3 | 110 |
| ШМП-394-630 | РВ 10/630 II, 630 |
|

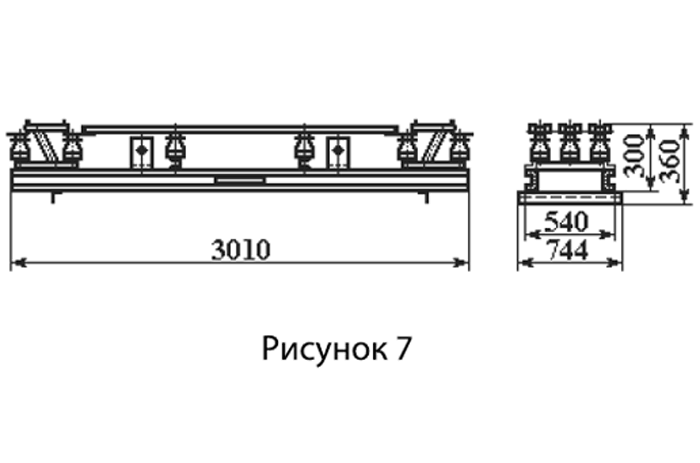

Рис. 7 | 120 |

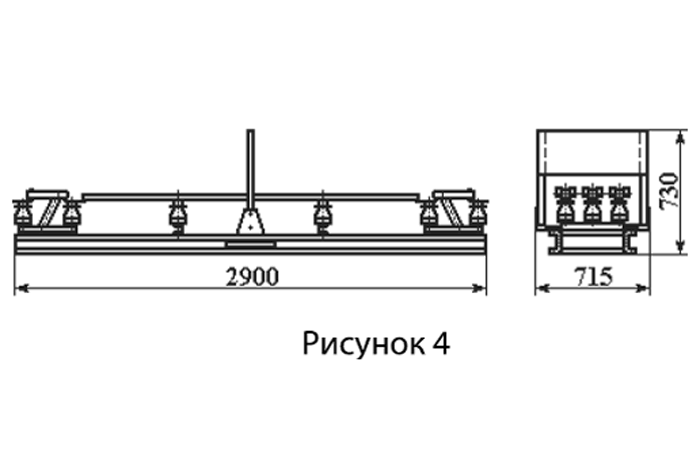

| ШМ-366 | - |
|

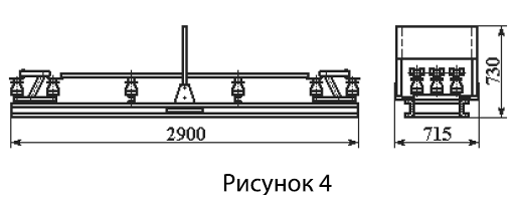

Рис. 4 | 95 |

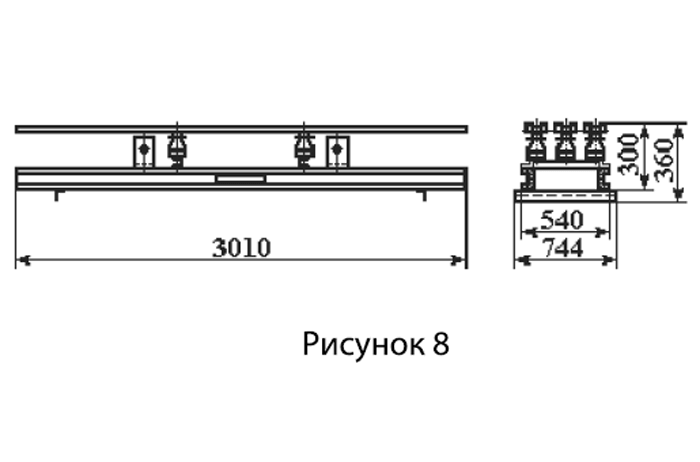

| ШМ-394 | - | Рис. 8 | 105 |
