Шкафы с АСКУЭ(автоматизированной системой контроля и учета электроэнергии) предназначены для сбора, хранения и передачи информации со счетчиков электроэнергии по GSM или(и) RS-485 – каналу связи.
Конструкция шкафов предусматривает крепление их на вертикальных плоскостях строительных конструкций.

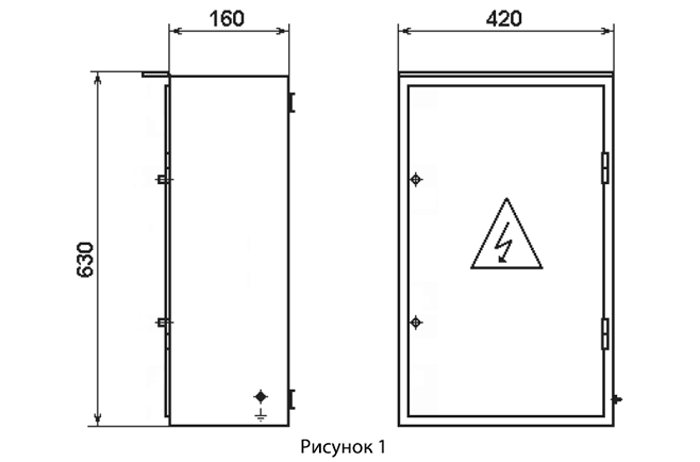

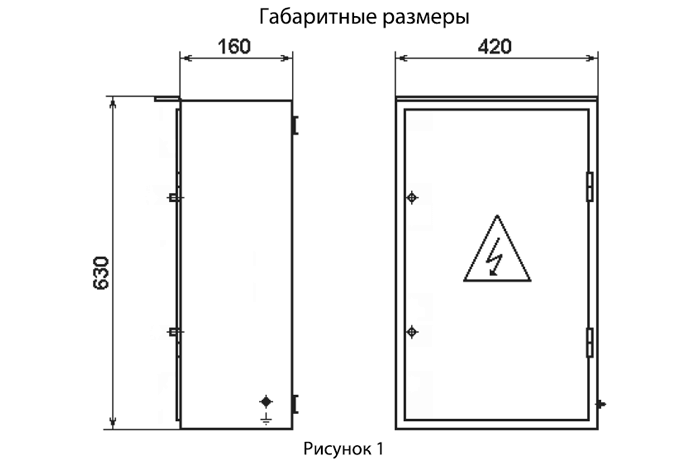

Габаритные размеры шкафов приведены на рисунке 1.

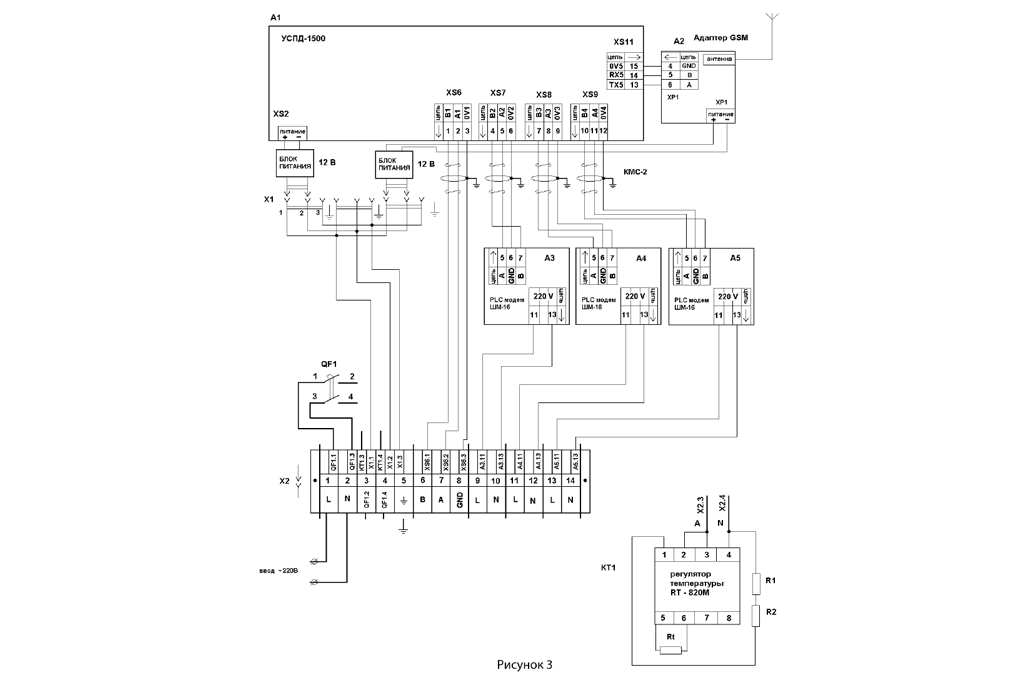

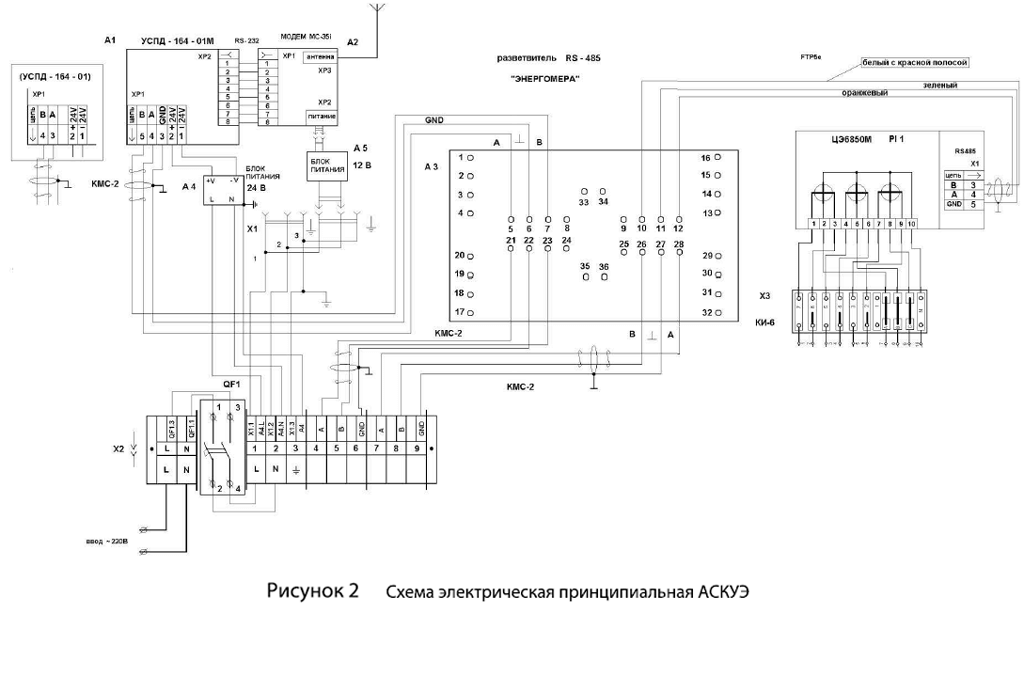

Схемы электрические принципиальные – на рисунках 2, 3.
Условия эксплуатации:
- наибольшая высота над уровнем моря – не более 1000 м;
- рабочий диапазон температуры окружающей среды: от - 45 до + 40 ºС;
- тип атмосферы – II по ГОСТ 15150-69;
- окружающая среда – не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры шкафов в недопустимых пределах;
- шкафы не предназначены для установки и эксплуатации в сейсмоопасных, взрывоопасных и пожароопасных зонах;
- рабочее положение – вертикальное.
Степень защиты ящиков – IP32 по ГОСТ 14254-96.
Вид климатического исполнения – У3 по ГОСТ 15150-69.
Средний срок службы шкафов – 25 лет.
Гарантийный срок эксплуатации шкафов – два года со дня ввода в эксплуатацию, но не более 30 месяцев со дня отгрузки, при соблюдении условий транспортирования, хранения и эксплуатации.
В комплект поставки входят:
- шкаф;
- ключ;
- паспорт;
- схема электрическая;
- эксплуатационные документы на комплектующую аппаратуру, при условии поставки их изготовителем.
