Устройства комплектные распределительные К ЭО-10 в металлической оболочке и шинные мосты к ним предназначены для приёма и распределения электрической энергии трёхфазного переменного тока частотой 50 Гц на номинальное напряжение 10 кВ в сетях с изолированной или компенсированной нейтралью для комплектования закрытых распределительных устройств (3РУ), отдельно стоящих и в электрических подстанциях.

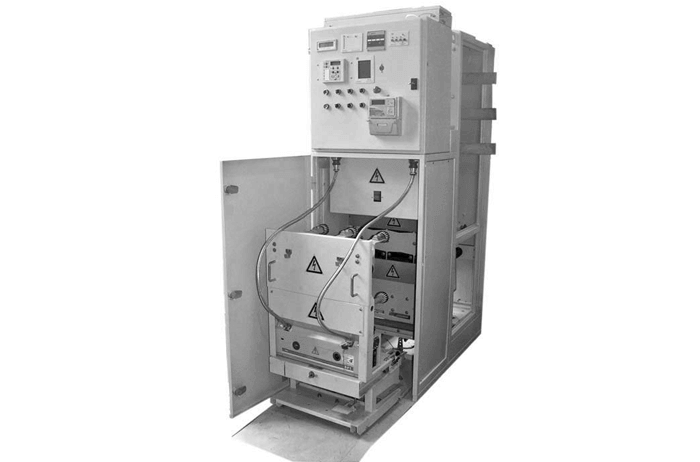

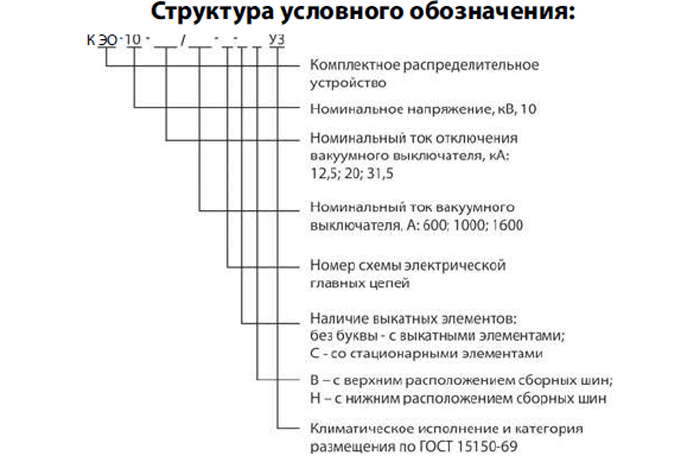

Конструкция камеры К ЭО-10 предусматривает исполнение её как с расположением аппаратуры главных цепей на выкатном элементе, так и со стационарно расположенной аппаратурой.
В камерах К ЭО-10 выделены отсеки:
- аппаратуры главных цепей (выкатной элемент или стационарная аппаратура);
- борных шин;
- отсек релейной защиты и автоматики;
- кабельный отсек;
По торцам секций из камер К ЭО-10 устанавливают дугоуловители.
Камеры изготавливаются с аппаратурой релейной защиты и автоматики и без неё.
Аппаратура релейной защиты и автоматики содержит:
- двух- трехступенчатую максимальную токовую защиту (МТЗ);
- устройство автоматического повторного включения (АПВ);
- устройство автоматического ввода резерва(АВР) по требованию заказчика;
- дуговую защиту (ДЗ);
- защиту минимального (максимального) напряжения (ЗМН);
- защиту от однофазных замыканий на землю (ОЗЗ);
- логическую защиту шин (ЛЗШ);
- удаленное резервирование отказа выключателя (УРОВ);
- автоматическую частотную разгрузку (АЧР);
- частотное автоматическое повторное включение (ЧАПВ)
- другие функции по требованию заказчика.
Указанные функции обеспечиваются логическими, цифровыми или другими устройствами релейной защиты.
В камерах предусмотрены следующие цели:
- учета и измерения;
- сигнализации;
- телемеханики;
- тепеуправпения;
- телеметрии;
- освещения и подогрева.
В камерах предусмотрены следующие блокировки:
- блокировка, не допускающая перемещения выкатного элемента из рабочего положения в контрольное (разобщённое), а также из контрольного (разобщённого) положения в рабочее при включенном коммутационном аппарате, расположенном на выкатном элементе;
- блокировка, не допускающая включения коммутационного аппарата, расположенного на выкатном элементе, при положении выкатного элемента в промежутке между рабочим и контрольным положением;
- блокировка, не допускающая включения заземляющих ножей при положении выкатного элемента в рабочем положении;
- блокировка, не допускающая перемещение выкатного элемента из контрольного (разобщённого) положения в рабочее при включенных ножах заземлителя;
- блокировка, не допускающая вкатывания и выкатывания выкатного элемента с разъединяющими контактами под нагрузкой (для камер без выключателей);
- блокировка, не допускающая включения заземлителя в камере секционирования с разъединяющими контактами при рабочем положении выкатного элемента секционного выключателя.
В камерах К ЭО-10, снабженных заземлителями, предусмотрена возможность установки необходимых устройств для осуществления следующих блокировок:
- блокировки, не допускающей включения заземлителя при условии, что в других камерах К ЭО-10, от которых возможна подача напряжения на участок главной цели камеры, где размещен заземлитель, выкатные элементы находятся в рабочем положении (или любые коммутационные аппараты находятся во включенном положении);
- блокировки, не допускающей при включенном положении заземлителя перемещения в рабочее положение выкатных элементов (при включении любых коммутационных аппаратов) в других камерах К ЭО-10, от которых возможна подача напряжения на участок главной цепи камеры, где размещен заземлитель.
В качестве коммутационных аппаратов в камерах К ЭО-10 применяются:
- вакуумные выключатели серии ВВ/ТЕL (Таврида-Элетрик), ВР (г. Ровно);
- разъединители РВ3.
В камерах устанавливаются:
- трансформаторы силовые ЛС, ОЛСП;
- трансформаторы напряжения ЗхЗНОЛ, 3х3НОЛП, ЗХЗНОЛПМ;
- трансформаторы тока нулевой последовательности ТЗЛ;
- трансформаторы тока ТОЛ;
- ограничители перенапряжений (ОПН) – для защиты от грозовых и коммутационных перенапряжений.

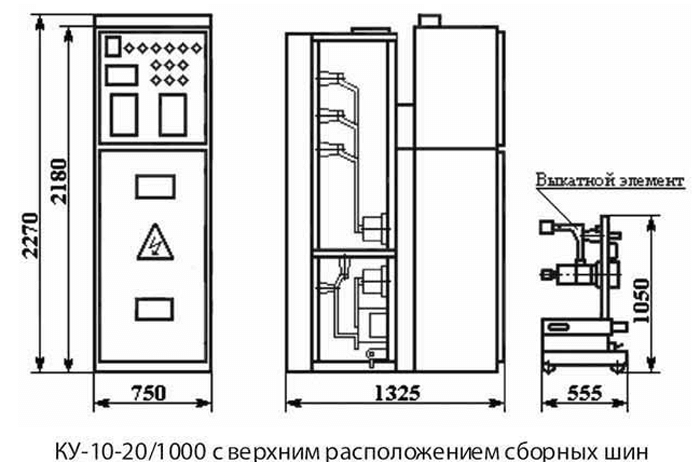

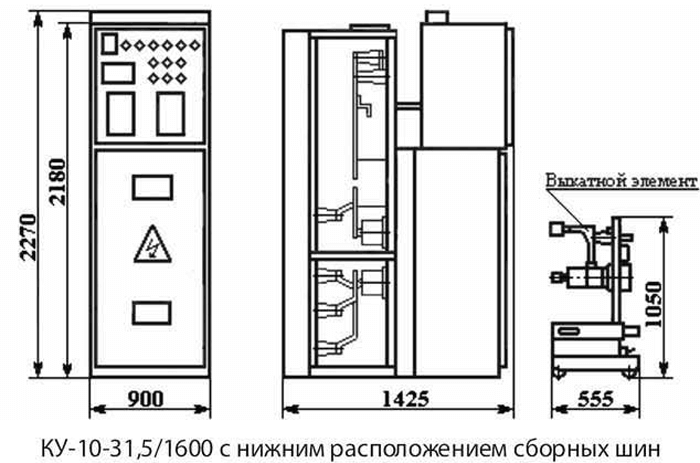

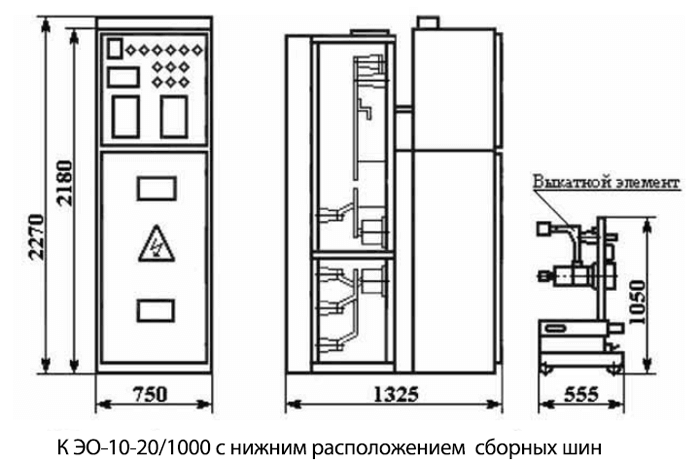

Габаритные размеры камер
Степень защиты камер – IР20 по ГОСТ 14254-96.
Вид климатического исполнения – УЗ по ГОСТ 15150-69.
Условия эксплуатации:
- наибольшая высота над уровнем моря – не более 1000 м;
- рабочий диапазон температуры окружающей среды: от - 5 до + 40 °С – без установки подогревателей, от - 2 до + 40 °С – с установкой подогревателей;
- тип атмосферы – ӀӀ по ГОСТ 15150-69;
- окружающая среда – не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры камер в недопустимых пределах;
- камеры не предназначены для установки и эксплуатации в сейсмоопасных, взрывоопасных и пожароопасных зонах.
Средний срок службы камер – 25 лет.
Гарантийный срок эксплуатации – два года со дня ввода камеры в эксплуатацию, но не более 30 месяцев со дня отгрузки, при соблюдении условий транспортирования, хранения и эксплуатации.
В комплект поставки входят:
- устройство комплектное распределительное К ЭО-10;
- ключ;
- паспорт на устройство комплектное распределительное;
- паспорт на встроенный вакуумный выключатель;
- паспорта на прочую встроенную аппаратуру главных цепей;
- паспорта на аппаратуру вторичной коммутации;
- протокол регулировки и нападки устройства комплектного распределительного;
- руководство по эксплуатации – 1 экз. на 5 устройств, отправляемых в один адрес;
- схемы электрические вспомогательных цепей.
Основные параметры камер представлены в таблице:
|
Наименование параметра |
Значение параметра |
|
1 Номинальное напряжение, кВ |
10 |
|
2 Наибольшее рабочее напряжение, к В |
12 |
|
3 Номинальный ток главных цепей, А |
630, 1000, 1600 |
|
4 Номинальный ток сборных шин, А |
630, 1000, 1600 |
|
5 Номинальный ток отключения вакуумного выключателя, кА |
12.5, 20, 31.5 |
|
6 Ток термической стойкости главных цепей, кА, в течение 1 с |
12.5, 20, 31.5 |
|
7 Номинальный ток встраиваемых трансформаторов тока, А |
50-1500/5 |
|
8 Номинальное напряжение вспомогательных цепей, В: |
220 |
|
9 Изоляция |
Нормальная по ГОСТ 1516.1-76 |
|
10 Вид изоляции |
Комбинированная (воздушная, твердая) |
|
11 Наличие изоляции токоведущих шин |
С неизолированными шинами; |
|
12 Наличие выкатных элементов |
С выкатными элементами; |
|
13 Вид линейных высоковольтных присоединений |
Кабельные; шинные |
|
14 Условия обслуживания |
Двухстороннее |
|
17 Вид управления |
Местное; дистанционное |
|
18 Степень защиты оболочек по ГОСТ 14254 |
|
|
19 Наличие дверей в отсеке |
С дверьми |
Схемы электрические принципиальные приведены в таблице:
| Тип камеры | КЭО-10 (вводная) | |||
| Схема электрическая принципиальная главных цепей |
|
|
|
|
| Номер схемы | 001 | 002 | 003 | 004 |
| Тип камеры | КЭО-10 (вводная) | |||
| Схема электрическая принципиальная главных цепей |
|
|
|
|
| Номер схемы | 005 | 005 | 006 | 008 |
| Тип камеры | КЭО-10 (вводная) | |||
| Схема электрическая принципиальная главных цепей |
|
|
|
|
| Номер схемы | 009 | 010 | 011 | 012 |
| Тип камеры | КЭО-10 (вводная) | |||
| Схема электрическая принципиальная главных цепей |
|
|
|
|
| Номер схемы | 013 | 014 | 015 | 016 |
| Тип камеры | КЭО-10 (линейная) | |||
| Схема электрическая принципиальная главных цепей |
|
|
|
|
| Номер схемы | 017 | 018 | 019 | 020 |
| Тип камеры | КЭО-10 (линейная) | |||
| Схема электрическая принципиальная главных цепей |
|
|
|
|
| Номер схемы | 021 | 022 | 023 | 024 |
| Тип камеры | КЭО-10 (секционная) | |||
| Схема электрическая принципиальная главных цепей |
|
|
|
|
| Номер схемы | 025 | 026 | 027 | 028 |
| Тип камеры | КЭО-10CP | КЭО-10TH | КЭО-10ПСН | |
| Схема электрическая принципиальная главных цепей |
|
|
|
|
| Номер схемы | 101 | 201 | 202 | 301 |
| Тип камеры | КЭО-10TCH | |||
| Схема электрическая принципиальная главных цепей |
|
|
|
|
| Номер схемы | 401 | 402 | 403 | 404 |
| Схема электрическая принципиальная главных цепей |
|
|
|
|
| Тип ввода-вывода | Шинный ввод сверху, шинный вправо (влево) | Шинный ввод сверху, шинный влево | Шинный ввод сверху, шинный вправо | Шинная перемычка |
| Номер схемы | 501 | 502 | 503 | 504 |
| Схема главных цепей шинных вводов мостов и перемычек |
|
|
|
|
| Тип ввода-вывода | Шинная встаавка снизу | Шинная встаавка по сборным шинам | Шинная связь по сборным шинам | |
| Номер схемы | 505 | 506 | 507 | 508 |
| Схема главных цепей шинных вводов мостов и перемычек |
|
|
|
|
| Тип ввода-вывода | Шинный ввод на камеры, расположенные фасадом от стены | Шинный ввод на камеры, расположенные фасадом к стене | Шинный ввод на камеры, расположенные фасадом к стене | Шинный ввод на камеры, расположенные фасадом от стены |
| Номер схемы | 509 | 510 | 511 | 512 |
