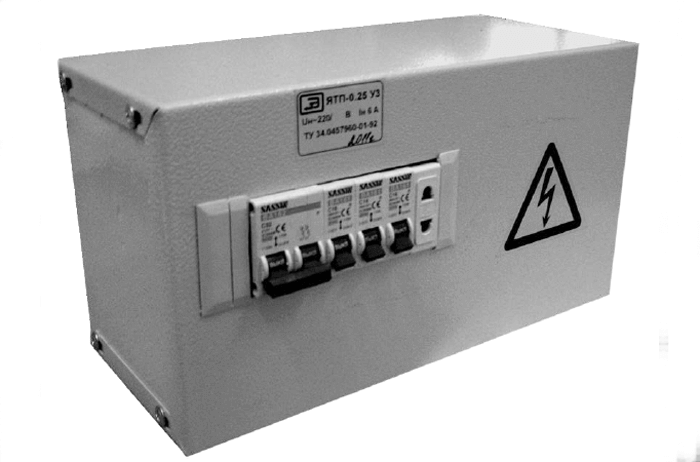

Ящики с понижающим трансформатором ЯТП

Ящики с понижающим трансформатором ЯТП предназначены для питания сетей местного или ремонтного освещения, а также для подключения переносных светильников и эпектроинструмента.

Ящики устанавливаются в производственных, а также металлических, кирпичных и железобетонных хозяйственных помещениях и крепятся на вертикальных плоскостях строительных конструкции.

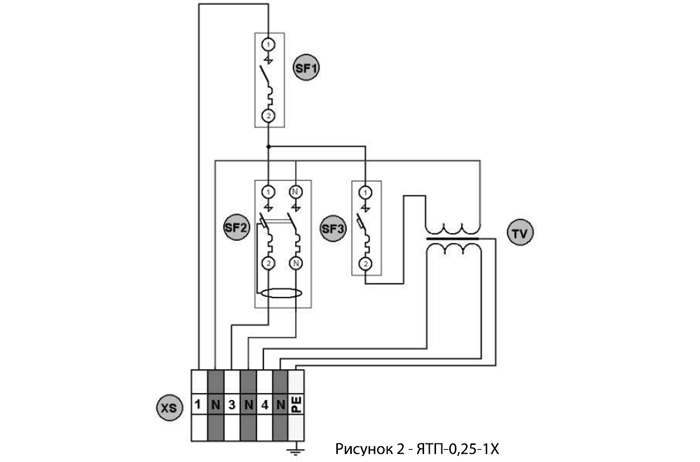

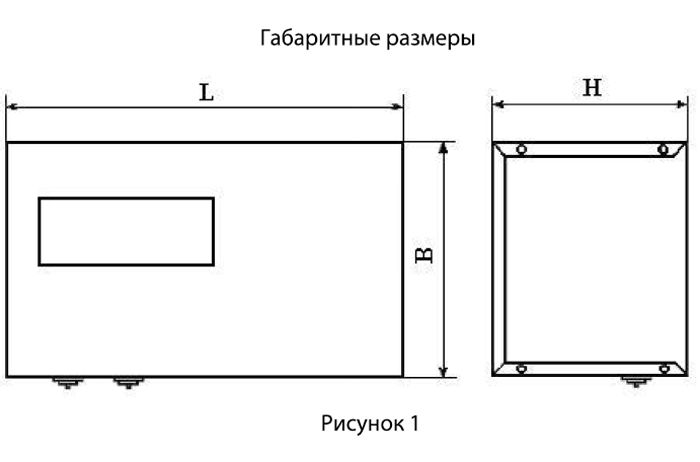

Габаритные размеры ящиков приведены на рисунке 1, схема электрическая принципиальная - на рисунке 2.

Условия эксплуатации:

• наибольшая высота над уровнем моря – не более 1000 м;
• рабочий диапазон температуры окружающей среды: от - 45 до + 40 ºС;
• тип атмосферы – II по ГОСТ 15150-69;
• окружающая среда – не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры ящиков в недопустимых пределах;
• ящики не предназначены для установки и эксплуатации в сейсмоопасных, взрывоопасных и пожароопасных зонах;
• рабочее положение – вертикальное.

Степень защиты ящиков – IP30 по ГОСТ 14254-96.

Вид климатического исполнения – У3 по ГОСТ 15150-69.

Средний срок службы ящиков – 25 лет.

Гарантийный срок эксплуатации ящиков – два года со дня ввода в эксплуатацию, но не более 30 месяцев со дня отгрузки, при соблюдении условий транспортирования, хранения и эксплуатации.

В комплект поставки входят:

• ящик;
• паспорт;
• схема электрическая;
• эксплуатационные документы на комплектующую аппаратуру, при условии поставки их изготовителем.

Основные параметры ящиков представлены в таблице:
