Щитки осветительные типа ОПВ предназначены для приёма и распределения электрической энергии и защиты линий от перегрузок и токов короткого замыкания в осветительных сетях переменного тока частотой 50 Гц на номинальное напряжение 380/220 В и для нечастых оперативных включений и отключений электрических цепей.
Щитки устанавливаются в производственных, общественных и административных зданиях и крепятся на вертикальных плоскостях строительных конструкций или встраиваются в нишу.
Размеры ниш для установки щитков (LхВхН), мм: 360х180х260 – для щитков ОПВ-6, 360х180х410 – для щитков ОПВ-12.
В качестве вводных аппаратов применяются автоматические или неавтоматические выключатели, а также устройства защитного отключения.
Для защиты линий групповых цепей применяются автоматические выключатели (в соответствии с заказом потребителя), предохранители, устройства защитного отключения.
Конструкция щитков обеспечивает возможность замены аппаратов, установленных в щитке, без демонтажа щитка и предусматривает возможность обслуживания аппаратов и контактных соединений с передней стороны.
За дверцей щитка располагается оперативная панель с выведенными на неё органами управления аппаратов, исключающая доступ к токоведущим частям при открытой дверце.

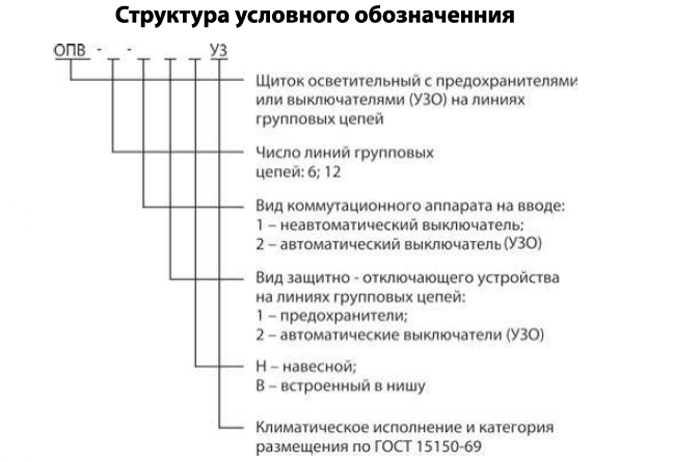

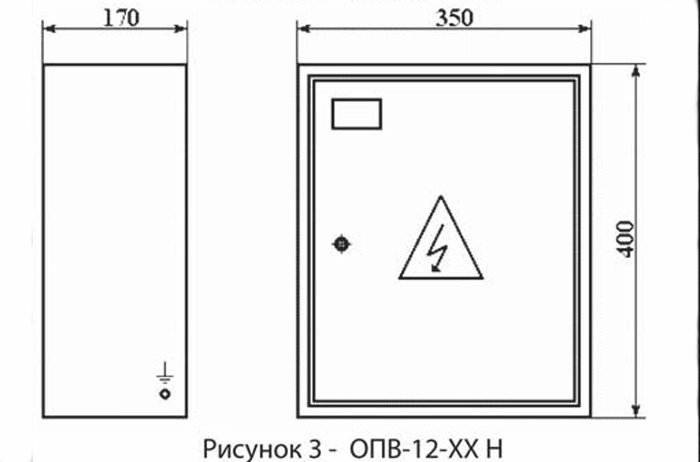

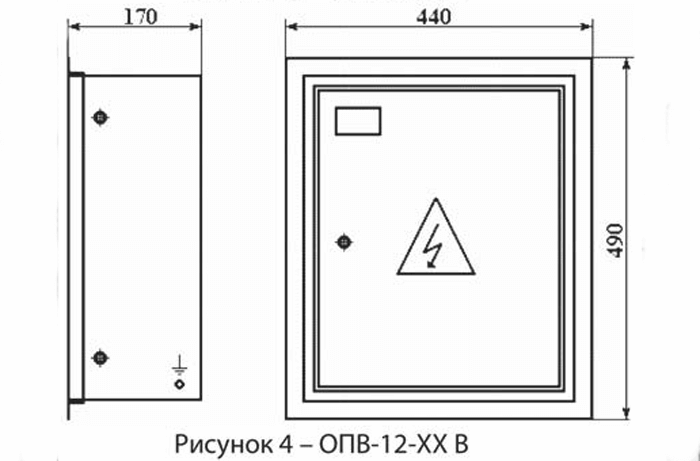

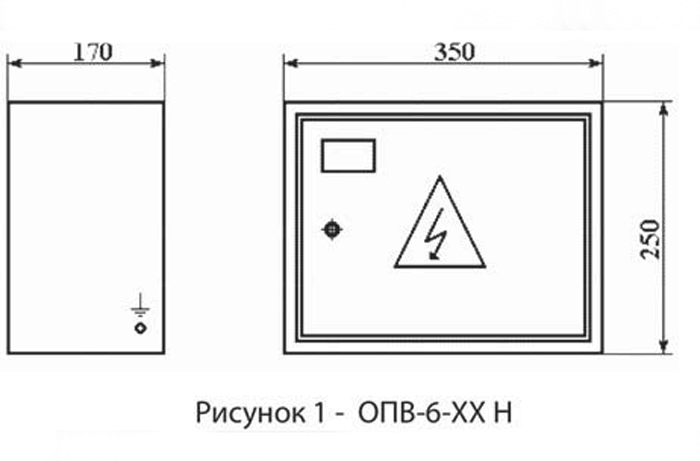

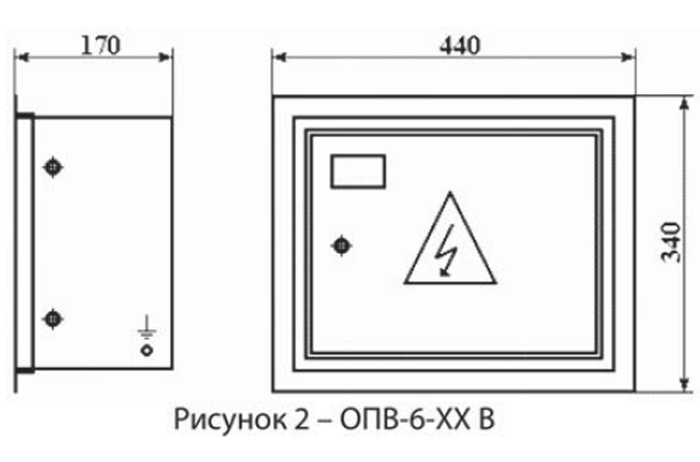

Габаритные размеры щитков приведены на рисунках 1-4.

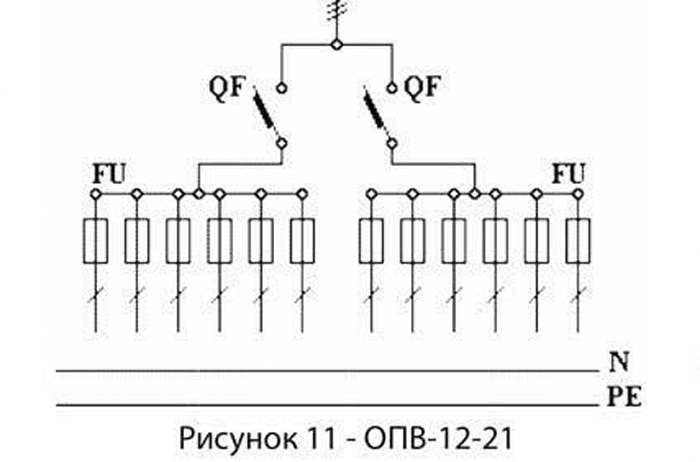

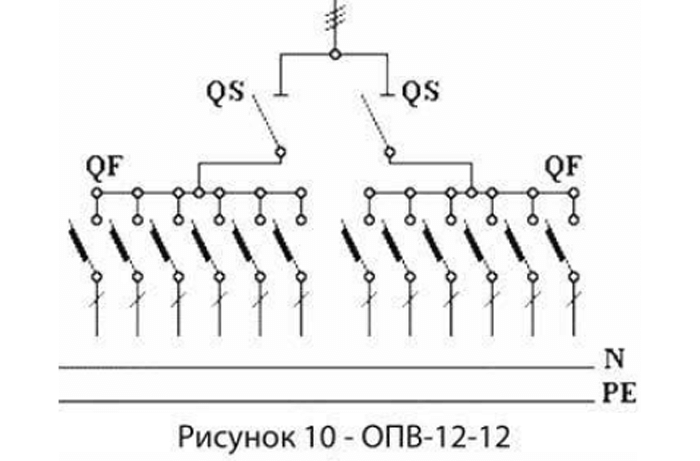

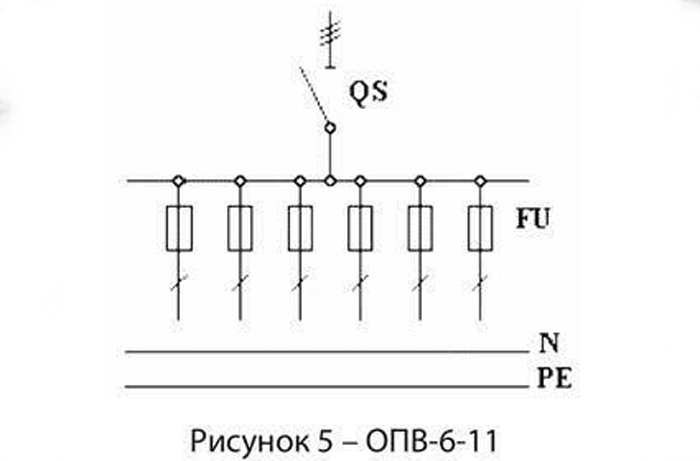

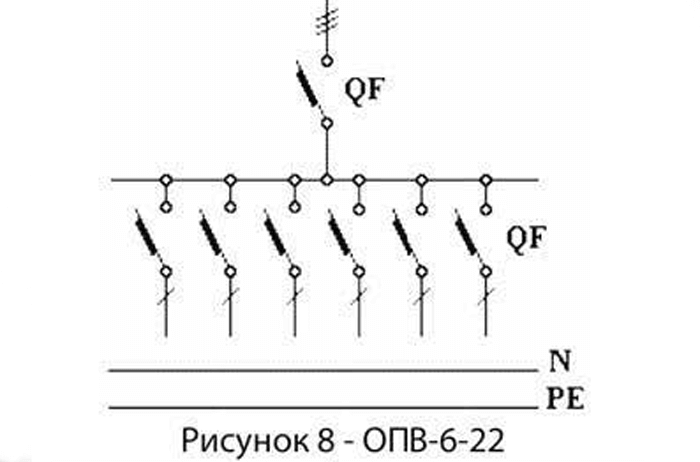

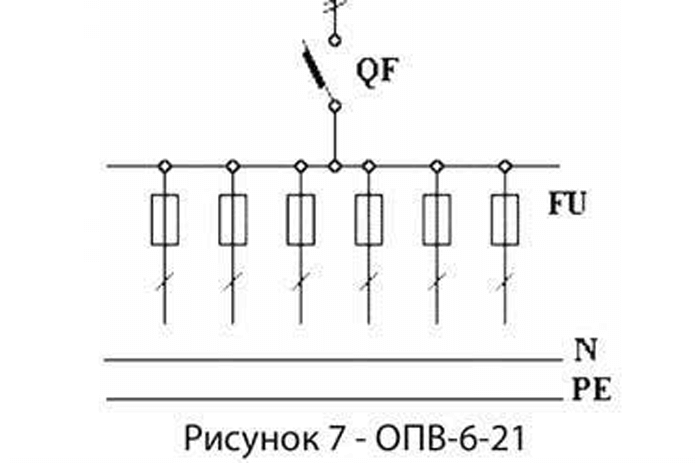

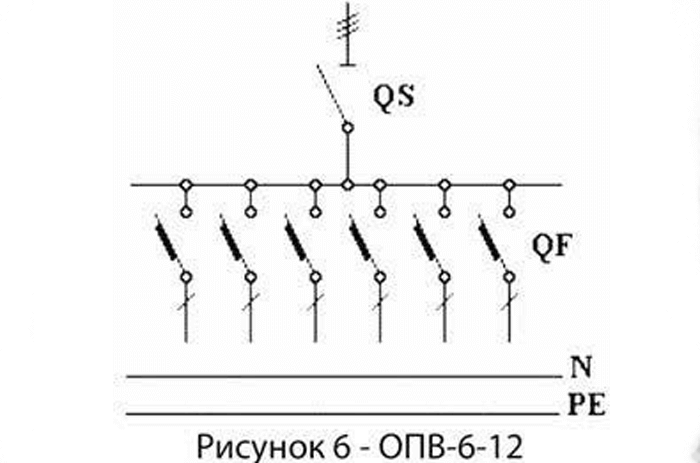

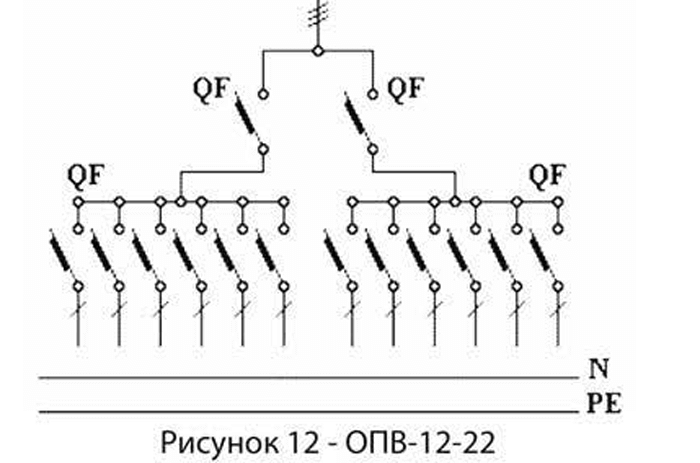

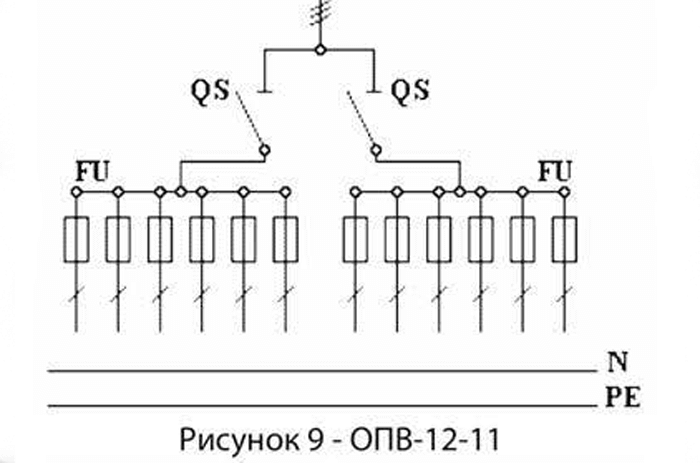

Схемы электрические принципиальные приведены на рисунках 5-12.
Условия эксплуатации:
- наибольшая высота над уровнем моря – не более 1000 м;
- рабочий диапазон температуры окружающей среды: от - 45 до + 40 ºС;
- тип атмосферы – II по ГОСТ 15150-69;
- окружающая среда – не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры щитков в недопустимых пределах;
- щитки не предназначены для установки и эксплуатации в сейсмоопасных, взрывоопасных и пожароопасных зонах;
- рабочее положение – вертикальное.
Средний срок службы щитков – 25 лет.
Степень защиты щитков – IP31 по ГОСТ 14254-96.
Степень зашиты, обеспечиваемая оперативной панелью, при открытой дверце щитка - IP20C по ГОСТ 14254-96.
Вид климатического исполнения – У3 по ГОСТ 15150-69.
Гарантийный срок эксплуатации щитков – два года со дня ввода в эксплуатацию, но не более 30 месяцев со дня отгрузки, при соблюдении условий транспортирования, хранения и эксплуатации.
В комплект поставки входят:
- щиток;
- ключ;
- паспорт;
- схема электрическая;
- эксплуатационные документы на комплектующую аппаратуру, при условии поставки их изготовителем.
Основные параметры щитков представлены в таблице:
| Название параметра | Значение параметра |
| Номинальное напряжение на вводе щитка, В | 380/220 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный ток вводного аппарата, А | 40; 63; 100 |
| Номинальный отключающий дифференциальный ток УЗО на вводе щитка, мА | 300; 100 |
|
Максимальной число зищитных аппаратов, устанавливаемых в щитке для линий групповых цепей: а)автоматических выключателей и УЗО б) предохранителей |
6; 12 6; 12 |
| Номинальный ток автоматического выключателя и/или УЗО групповой цепи, А | 10; 16; 20; 25; 32; 40; 50; 63 |
| Номинальный отключающий дифферинциальный ток УЗО групповой цепи, мА | 10; 30 |
| Номинальный ток предохранителя групповой цепи, А | 6; 10; 16; 25 |
