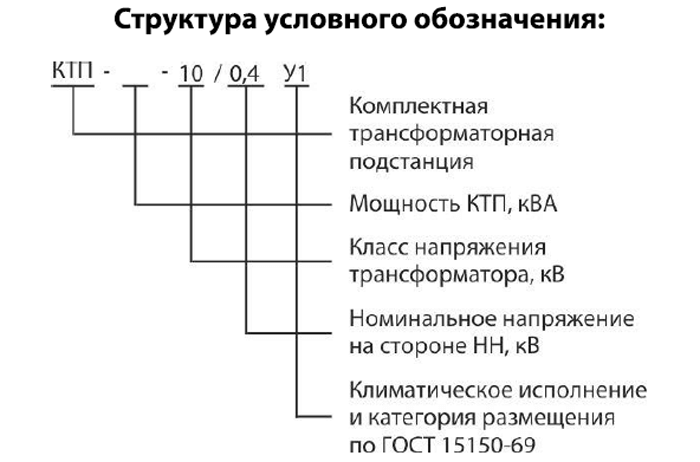

Подстанции комплектные трансформаторные мощностью от 25 до 250 кВ∙А напряжением 10 кВ

Комплектные трансформаторные подстанции (КТП) предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц, для электроснабжения отдельных населенных пунктов, небольших промышленных объектов и прочих потребителей электроэнергии, относящихся к ӀӀӀ категории по надежности электроснабжения.

КТП представляют собой трансформаторную подстанцию с одним трансформатором, с воздушными ипи кабельными вводами высокого напряжения, воздушными или кабельными выводами низкого напряжения.

КТП имеет следующие составные части:

• 7 устройство со стороны высшего напряжения (УВН);
• распределительное устройство со стороны низшего напряжения (РУНН);
• трансформатор силовой наружной установки;
• площадка для обслуживания шкафа РУНН;
• разъединитель наружной установки.

В целях обеспечения безопасной работы обслуживающего персонала и исключения ошибочных переключений, на подстанции установлены защитные и блокировочные устройства.

В КТП имеется блокировки, предотвращающие:

• включение заземляющих ножей разъединителя наружной установки при включенных главных ножах;
• включение главных ножей разъединителя при включенных заземляющих ножах;
• открывание двери шкафа УВН при отключенных заземляющих ножах разъединителя;
• отключение заземляющих ножей разъединителя при открытой двери шкафа УВН;
• включение коммутационных аппаратов отходящих линий шкафа РУНН при открытых защитных панлях;
• включение-отключение разъединителя при включенной нагрузке 0 стороны НН.

КТП имеет следующие виды защиты:

• на стороне высшего напряжения:
  а) от атмосферных и коммутационных перенапряжений устанавливаются высоковольтные разрядники;
  б) отмеждуфазных коротких замыканий устанавливаются высоковольтные предохранители;

• на стороне низшего напряжения:
  а) от перегрузки и междуфазных коротких замыканий на отходящих линиях напряжением 0,4 кВ и защиты линий наружного освещения устанавливаются автоматические выключатели;
  б) от однофазных коротких замыканий устанавливаются токовые реле;
  в) от атмосферных перенапряжений устанавливаются низковольтные разрядники.

КТП изготавливаются двух исполнений (по требованию заказчика):

• с общим учетом электроэнергии;
• с учетом электроэнергии уличного освещения.

Для эксплуатации счетчика в зимнее время в КТП предусмотрено устройство обогрева.

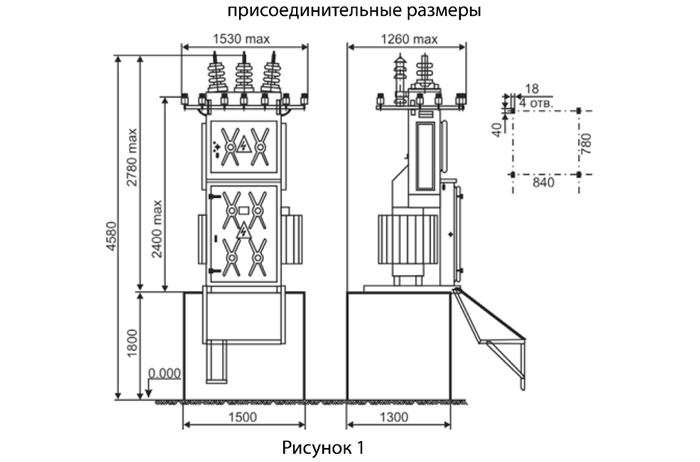

Габаритные, присоединительные, установочные размеры КТП приведены на рисунке 1.

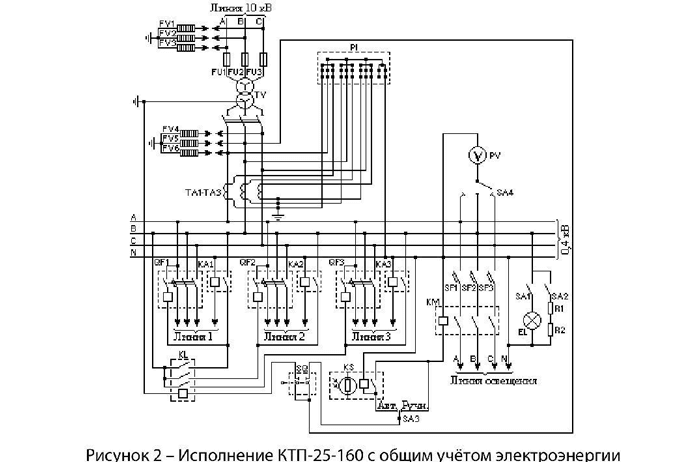

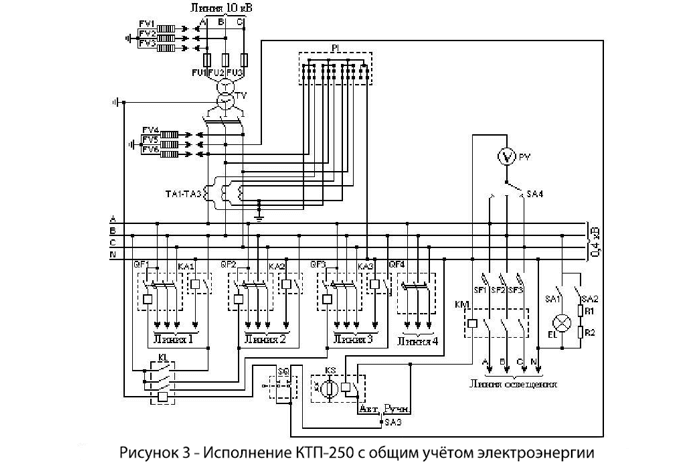

Схемы электрические принципиальные - на рисунках 2-4.

Степень защиты со стороны УВН-IP23, со стороны РУНН - IР43 по ГОСТ 14254-96.

Вид климатического исполнения - У1 по ГОСТ 15150-69

Условия эксплуатации:

• наибольшая высота над уровнем моря - не более 1000 м;
• рабочий диапазон температуры окружающей среды: от - 45 до + 40°С;
• тип атмосферы – ӀӀ по ГОСТ 15150-69;
• окружающая среда - не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры КТП в недопустимых пределах;
• КТП не предназначены для установки и эксплуатации в сейсмоопасных, взрывоопасных и пожароопасных зонах.

Средний срок службы КТП – 25 лет.

Гарантийный срок эксплуатации – два года со дня ввода КТП в эксплуатацию, но не более 30 месяцев со дня отгрузки, при соблюдении условий транспортировки, хранения и эксплуатации.

В комплект поставки входят:

• шкаф УВН и шкаф РУНН, собранные вместе – 1 компл. (по требованию заказчика возможна поставка составных частей КТП: шкафов УВН и РУНН по отдельности);
• силовой трансформатор наружной установки (только по отдельному заказу) - 1 шт;
• площадка для обслуживания КТП - 1 шт;
• паспорт;
• руководство по эксплуатации;
• схема электрическая принципиальная;
• схема электрическая соединений;
• эксплуатационные документы на основную комплектующую аппаратуру, при условии поставки их изготовителем.

Основные параметры КТП приведены в таблицах 1, 2.

Таблица 1

Таблица 2
