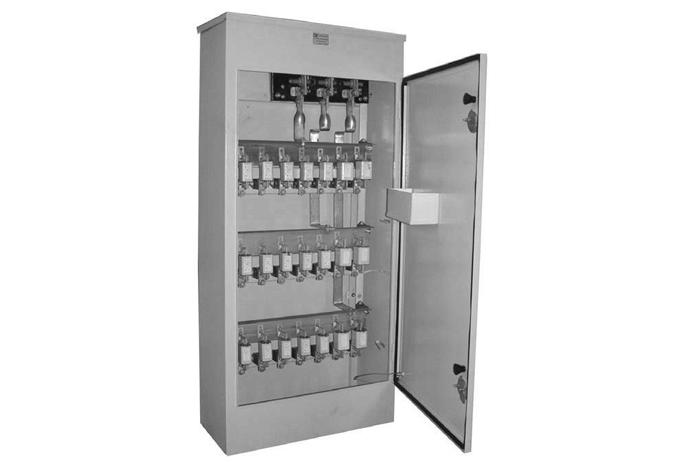

Шкафы силовые вводно-распределительные серии СПУ предназначены для приёма и распределения электрической энергии и защиты отходящих линий от перегрузок и токов короткого замыкания в сетях с глухозаземлённой или изолированной нейтралью трёхфазного переменного тока частотой 50 Гц на номинальное напряжение до 380 В.
Ввод и вывод проводов и кабелей предусмотрены снизу шкафов или через верхнюю съёмную крышку.
Конструкция шкафа предусматривает установку его на фундамент и крепление анкерными болтами через отверстия в нижнем поясе шкафа.

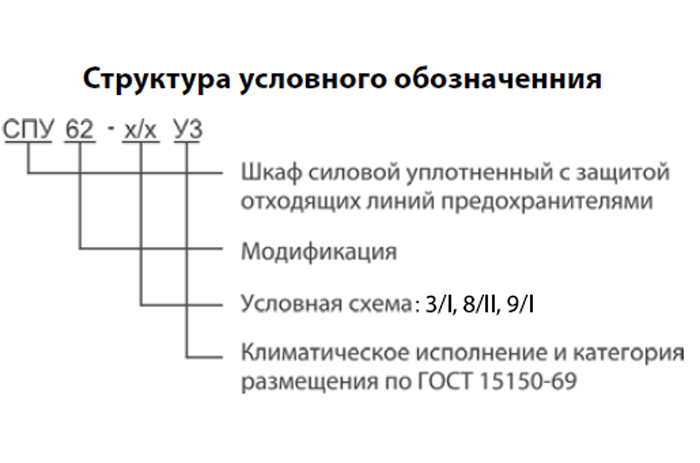

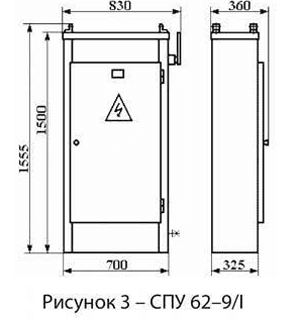

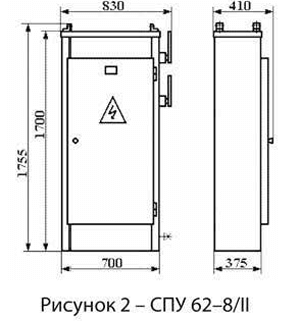

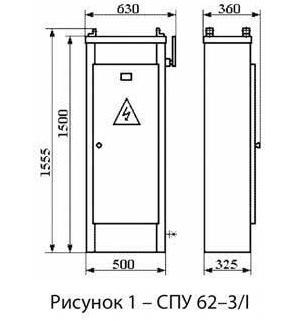

Габаритные размеры шкафов приведены на рисунках 1-3.

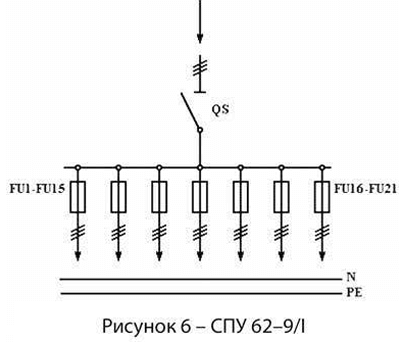

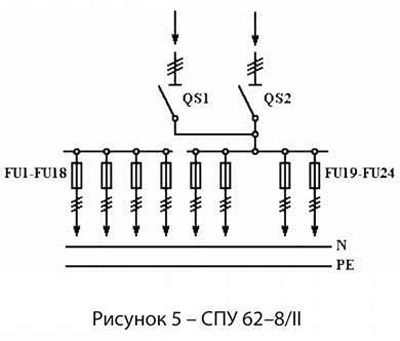

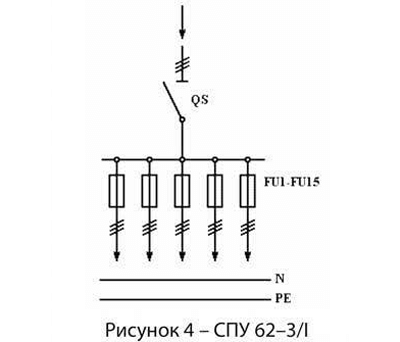

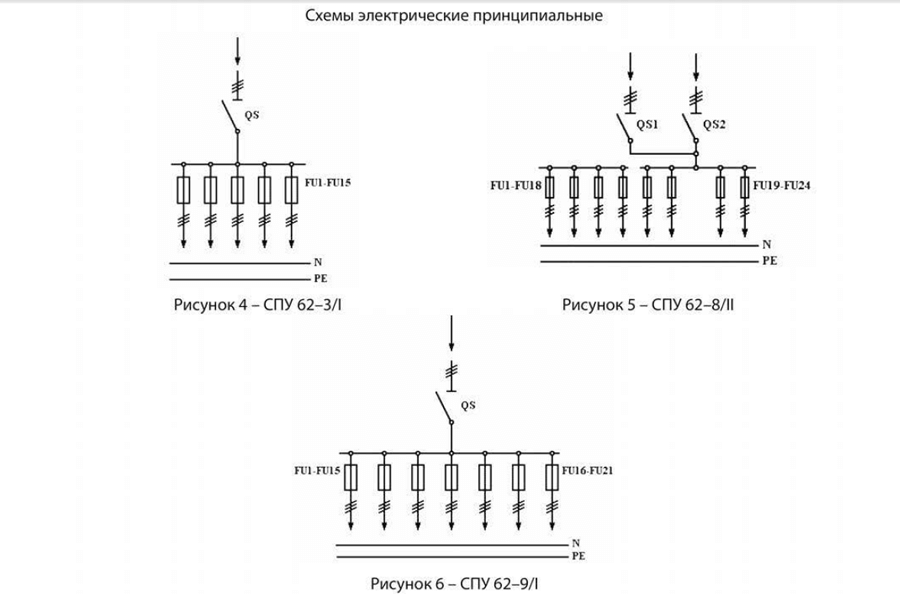

Схемы электрические принципиальные приведены на рисунках 4-6.
Условия эксплуатации:
- наибольшая высота над уровнем моря – не более 1000 м;
- рабочий диапазон температуры окружающей среды: от - 45 до + 40 ºС;
- тип атмосферы – II по ГОСТ 15150-69;
- окружающая среда – не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры шкафов в недопустимых пределах;
- шкафы не предназначены для установки и эксплуатации в сейсмоопасных, взрывоопасных и пожароопасных зонах;
- рабочее положение – вертикальное.
Степень защиты со стороны дна – IP00, с остальных сторон – IP43 по ГОСТ 14254-96.
Вид климатического исполнения – У3 по ГОСТ 15150-69.
Средний срок службы шкафов – 25 лет.
Гарантийный срок эксплуатации шкафов – два года со дня ввода в эксплуатацию, но не более 30 месяцев со дня отгрузки, при соблюдении условий транспортирования, хранения и эксплуатации.
В комплект поставки входят:- шкаф;
- паспорт;
- схема электрическая;
- эксплуатационные документы на комплектующую аппаратуру, при условии поставки их изготовителем.
Основные параметры шкафов представлены в таблице:
Тип шкафа | Номинальный ток, А | Число групп по номинальным токам, А | Комплектующие | Масса, кг, не более | ||||
Наименование | Обозначение | Номинальный ток, А | Номинальное напряжение, В | Кол. | ||||
СПУ 62-3/I | 630 | 5х100 |
Рубильник Предохранитель |
QS FU1-FU15 |
630 100 |
380 |
1 1 |
60 |
СПУ 62-38/II | 630 | 6х100+2x250 |
Рубильник Предохранитель Предохранитель |
QS1, QS2 FU1-FU18 FU19-FU24 |
630 100 250 |
380 |
2 18 6 |
90 |
СПУ 62-9/I | 630 | 5х100+2x250 |
Рубильник Предохранитель Предохранитель |
QS FU1-FU15 FU16-FU21 |
630 100 250 |
380 |
1 15 6 |
72 |
